0805封装贴片电阻,为什么选择使用贴片电阻
来源:万利隆电子 阅读量:2000发布时间:2019-06-27

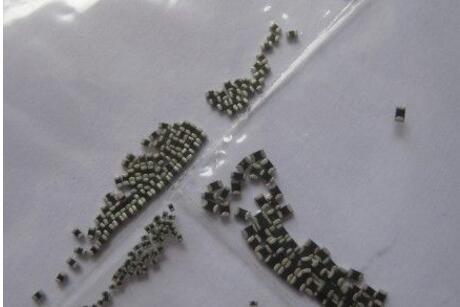

0805封装贴片电阻
0805封装贴片电阻在市面上非常多,0805封装贴片电阻因为它可以让电路工程师的制作看上去更简洁。在使用洞洞板焊接电路时,电路工程师都会把0805封装的贴片电阻焊接在洞洞板背面的两个焊盘之间,那2.54mm 的距离正好用来放置它,好像为此量身设计的一样。这样一来,整个电路板的正面就丝毫没有电阻的痕迹了。只是焊接电阻的过程中一不小心把它掉在地上就别想在找到了。不过还是希望大家也可以多用贴片元器件,它会让你的制作更美观,更新潮。为什么选择贴片电阻
贴片电阻的阻值并不是工整的,不是从1Ω到10MΩ,包含了其中每一个整数的贴片电阻的阻值。因为一些特殊原因,贴片电阻值是特定的一些。贴片电阻看上去好像没有规律,其实是有定律的。我们可以深入了解一下为什么阻值是特定的数值。但这并不重要,重要的是了解电路工程师们在电子制作中常用的阻值都有哪些,在市场上贴片电阻30种阻值在电子制作中比较常用的。例如5Ω~1KΩ的贴片电阻用于LED灯的限流电阻,5.1KΩ用于单片机电路中的上、下拉电阻。其实在30 种阻值当用只要准备5、10、100、470、1K、5.1K、10K、100K这几种贴片电阻,就可以基本应对大部分电子制作了。在很多工程师使用贴片电阻时选择0805封装、直插电阻选择1/4W或1/8W 碳膜电阻,因为它们在市场具有非常有竞争力的价格。贴片电阻和直插电阻区别
贴片电阻的阻值和直插的没有区别,只要直插电阻有的阻值,贴片也都有。贴片电阻的体积小,功率自然也不高,根据封装大小的不同功率也有不同。常用的0805 封装电阻,功率是1/10W。贴片电阻的阻值是用3 位数字表示,没有精度表示。前2 位表示数值,第3 位是乘方位。如贴片电阻上的数字是102,表示10后面加2 个“0”,就是1000Ω,即1kΩ。和直插电阻的计算方法相同。
