什么是功率电阻器？功率电阻器与绕线电阻有什么关系

来源：万利隆电子阅读量：2000发布时间：2019-08-23

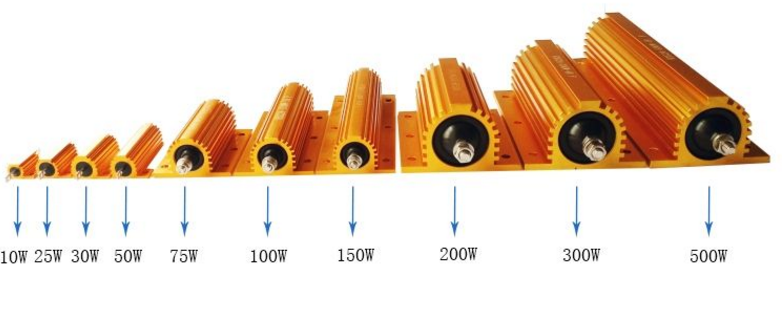

功率电阻器是一种设计和制造并用于在紧凑的物理封装中消耗大量功率的电阻器。功率电阻器设计用于承受和耗散大量的功率，功率电阻器的额定功率至少为5瓦。功率电阻器是由具有高导热性的材料制成的，可以有效地冷却。功率电阻器通常被设计成与散热片相结合，从而能够耗散大量的能量。有些甚至可能需要在最大负荷下强制空气或液体冷却。有些是绕线式的，有些是由电网制成的，以便于冷却，但对所有功率电阻器来说，最常见的是它们的结构可以在尽可能小的尺寸的同时耗散最大的功率。

功率电阻器一般应用于负载组，此外功率电阻器也用于耗散使用电动机，如机车或有轨电车的车辆在发动机制动过程中产生的功率。目前我们常见的功率电阻有许多种类型，我们最常用的就是绕线电阻器，许多功率电阻采用绕线电阻进行生产，而且一些大功率绕线电阻生产的数量最多，此外功率电阻器类型和构造方面都与绕线电阻器有密切关系。

功率线绕电阻器是将金属线绕在一个固体形状上制成的，通常由陶瓷、玻璃纤维或塑料制成。功率线绕电阻金属盖连接到绕组的端部，金属导线连接到端部。最终产品通常涂上一层不导电的油漆或瓷釉，以提供对环境的保护。功率线绕电阻可承受高温，有时可达450°C。由于所用材料为镍铬合金，这些电阻器的制造通常具有严格的公差。然后在装置的主体上涂上一层不导电的油漆、瓷漆或塑料。

另外功率线绕电阻的类型，一般有几种缠绕方法。其中包括：螺旋缠绕、边缘缠绕和双线缠绕等功率线绕电阻。螺旋型线绕电阻是一种普通的绕线方式，在这种绕线方式中，金属丝绕在圆柱芯的螺旋线上。由于导线是线圈形的，这种电阻也有一定的电感。为了避免对其他设备的潜在干扰和产生不需要的磁场，可以使用双向缠绕的双线绕组来制作绕线电阻，从而减少电阻产生的电磁场。边缘绕制电阻是由金属条的较宽边缘绕制而成。这些通常是无芯的，空气冷却的，可以比螺旋型消耗更多的功率。
