逆变器通道阻抗表现为负增量色环电阻有哪些特点

来源：万利隆电子人气：发布时间：2020-11-09

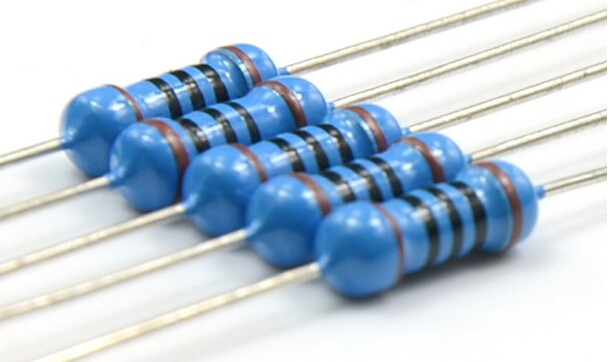

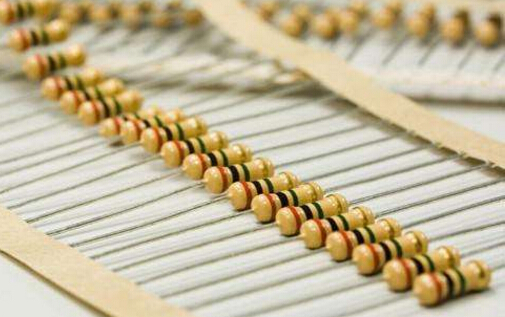

逆变器产品中使用色环电阻器比较多，也有其他类型的电阻器。色环电阻器通常用彩色带编码，以便能快速识别其值。颜色代码规定了电阻器的值，以欧姆为单位，以及与规定值(公差)的最大偏差。大多数电阻都有一个制造商的公差，足以用于大多数电子应用解读颜色密码，四个彩色编码带在组件的一端。从结束计数，前三(或有时四)波段给出电阻值和最后的容忍。颜色的意义如下表所示:前3(或4)带公差带、黑色0棕色1%、棕色1红色2%、红2金5%、橙3银10%、黄色4无带20%、绿色的5。

前两个频带用于指定电阻器值的前两位数字。第三个是要加的零的数目。因此，在这个例子中，黄色和紫色表示前两位数字为4和7，而0的数量为3(橙色)表示为47000欧姆。更现代的电阻器使用四个频带来指定电阻，前三个频带给出三个最高有效数字，第四个频带给出零的数目。黄，紫罗兰，黑色，红色解码为4,7,0,00 ie。47000欧姆。

逆变器通道阻抗表现为负增量电阻这种特性是由电网同步所导致的，其中锁相环的带宽决定了电阻特性的频率范围，而逆变器的额定功率决定了电阻的大小。先进的锁相环、电流和功率控制策略不会改变这一特性。算例表明，在弱电网条件下，锁相环带宽的改变会导致逆变器系统处于不稳定的状态。谐波共振和不稳定问题可以分析使用提出的阻抗模型。仿真和实验结果验证了分析的正确性。
