贴片电阻规格书中需要主要那些常用贴片电阻参数?
发布日期:2019-04-29 浏览量:2000
贴片电阻是常见的一类电阻器,常用贴片电阻封装有0201, 0402, 0603, 0805, 1206, 2510等等,主要差异在于尺寸不同,相应的功率规格、电压规格会有所不同。每一个电阻厂家都有自己的贴片电阻规格书,里面详细的记录该品牌贴片电阻的详细参数,那么在这些电阻规格书里面那些是工程师需要了解,那些是非常重要的参数呢,下面我们来分析一下常用贴片电阻的规格书要看几个重要的参数类目。

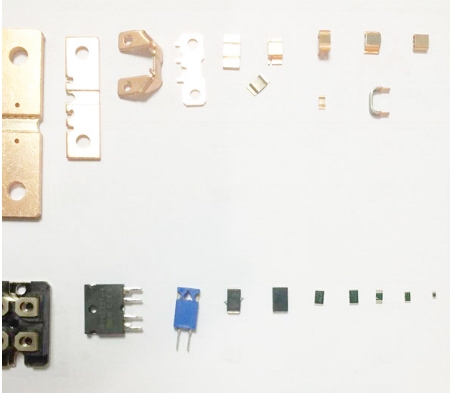

贴片电阻

首先是要确定尺寸,到底是用0603的还是1206的,这个根据电路设计所需的功耗、耐压来决定。然后是精度、阻值这种直接和电阻相关的参数。剩下的一些是包装相关的参数,要根据工厂情况进行选择。

其次是贴片电阻电气参数:这个一般是研发人员比较关注的。特别要注意温度范围。主要注意点是要了解各个电阻的最大工作电压,了解电阻的工作温度范围,温度特性这个参数是什么个含义。另外要注意0欧姆电阻实际上也是有阻抗的,规格是小于0.05欧姆。在当跳线使用的时候,也是有电流规格的,设计时要注意,有时也会利用这一点来充当电流保险丝的功能。

贴片电阻

还有就是贴片电阻规格书里面有介绍贴片电阻的基本结构。作为设计工程师也要了解这个贴片电阻基本结构参数,以便以后深入的分析解决电阻失效的问题。要关注参数的降载情况。这一点是非常容易漏看的。

贴片电阻基本上都是在70度以上就要对功率进行降载,所以设计工程师使用的时候要根据电路的工作情况来考虑功率裕量,对于工作环境温度很高的电路,功率裕量要留的越高越好。此外贴片电阻的规格参数主要就那么一些。一般规格书中还会写各种相关的测试情况,不过就贴片电阻而言,测试条件都不是很恶劣,大家也可以了解一下。
