SMD贴片电阻数值标注电阻值有哪些特点?
发布日期:2019-05-06 浏览量:
SMD 贴片电阻是金属玻璃铀电阻器中的一种。这种贴片电阻是将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上制成的电阻器。SMD 贴片电阻因其具有耐潮湿和高温, 温度系数小,可大大节约电路空间成本,使设计更精细化。而且贴片电阻器一般采用合金材料进行生产,在很多高端贴片电阻器使用上,合金贴片电阻器使用数量最多,而且这种类型的贴片电阻器适应当前电阻发展趋势的潮流。

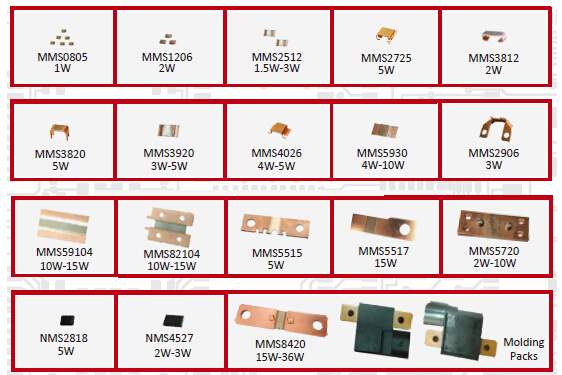

贴片电阻

贴片电阻是根据其封装尺寸的大小划分成系列型号的,现有两种表示方法,欧美产品大多采用英制系列,日本产品大多采用公制系列,我国这两种系列都可以使用。无论哪种系列,系列型号前两位数字表示元件的长度,后两位表示元件的宽度。例如英制1206的贴片电阻,长L=3.2mm(0.12in),宽W=1.6mm(0.06in)。并且贴片电阻系列型号的发展变化也反映了电阻元件的小型化发展趋势。

贴片电阻器一般都会采用标称数值的标注,列如1005、0603系列贴片电阻器表面积太小,难以用手工装配焊接,这种贴片电阻元件表面不印刷它的标称,而对于数值3216、2012、1608系列贴片电阻器标称数值一般印在元件表面用三位数字表示,用数码表示法或文字符号法来表示阻值,而圆柱状贴片电阻的阻值是用色环来表示。
SMD 贴片电阻
另外还有一种片状排电阻,它是将多个参数与性能一致的电阻,按预定的配置要求连接后置于一个组装体内的电阻网络。排阻的阻值通常用三位数字表示,标注在电阻体表面。通常排阻是没有极性的,不过有些类型的SMD排阻由于内部电路连接方式不同,在应用时还是需要注意引脚顺序的。
