防爆MELF线绕电阻器生产有哪些特殊优点,以及防爆MELF线绕电阻器应用
发布日期:2019-05-07 浏览量:2000
防爆MELF线绕电阻器是目前市场一种比较热门的电阻器,防爆MELF线绕电阻器主要应用于手机充电器、节能灯、LED等级驱动电源产品。目前市场上用于电子产品充电器的自动贴装MELF电阻器,因体积小,涂敷的漆层较少,在引线熔断时,引线翘起会导致外面的保护层炸裂,不具有防爆作用。

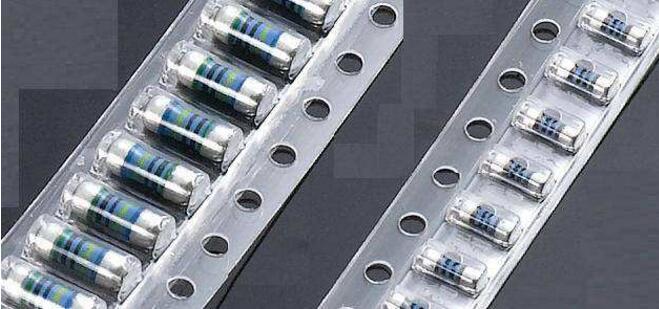

防爆MELF线绕电阻器

防爆MELF线绕电阻器通过增加MELF电阻器的涂层,起到防爆作用。防爆MELF线绕电阻器,包括瓷棒,瓷棒两端压配有金属帽盖,瓷棒上缠绕有合金丝,合金丝两端分别与两个金属帽盖焊接,瓷棒外涂敷有至少四层阻隔层和至少四层保护层,合金丝包裹在最内层的阻隔层中。

电阻器在使用时,将裸露的帽盖直接焊接在电路板上,可省去人工插件,提高安装效率。由于本电阻器没有引线,电阻聚热能力增加,会加速合金丝熔断,不会引起外壳熔化等严重安全隐患。而且本电阻器在瓷棒外涂敷至少四层阻隔层和至少四层保护层,在合金丝熔断翘起时,不会引起外壳爆裂,具有防爆效果。

防爆MELF线绕电阻器

防爆MELF线绕电阻器包括含铝量为50%、规格为2.5×8 mm的瓷棒,瓷棒两端压配有材质为铁的金属帽盖,金属帽盖的内径为2.46 mm,高度为1.90 mm,厚度为0.45 mm;瓷棒上缠绕有合金丝,合金丝的直径为0.07 mm,合金丝两端分别与两个金属帽盖焊接,瓷棒1外涂敷有四层阻隔层和四层保护层,阻隔层与保护层交替排列,合金丝包裹在阻隔层中,金属帽盖裸露在外,并可在安装时直接贴装在电路板上。

防爆MELF线绕电阻器的制作过程为:首先将金属帽盖5通过压帽设备配合在瓷棒两端,形成压帽电阻体;再将合金丝一端焊接在其中一个金属帽盖上,使用自动绕线设备进行绕线,在阻值达到10R时将另一端焊接在另一个金属帽盖上,形成线绕电阻体;在绕线电阻体的中部表面涂敷阻隔层和保护层,在保护层上加上色环标志,以便表示阻值,即可得到型防爆MELF线绕电阻器;将制成的防爆MELF线绕电阻器进行电阻,确保金属帽盖的可焊性,并按照10R±5%的精度进行测试,剔除不良品,合格的防爆MELF线绕电阻器即可通过市场渠道进入到电阻交易市场。
