线绕电阻器生产如何实现工业机器自动绕线生产电阻?
发布日期:2019-05-07 浏览量:
线绕电阻器生产一般采用电阻绕线机进行生产,现有电阻绕线机的绕线装置,大体包括一与转动臂连接的传动组及一绕线步进马达,传动组借着具有螺纹滑块和绕线步进马达的具有螺纹的轴杆咬合;以及微电脑主控系统,大体上包括有:中央处理单元、记忆器模组、输入/输出界面模组、时间一计数控制模组、输入驱动器模组及输出驱动器模组,各模组之关系借着地址总线、数据总线及控制总线,互相连接。

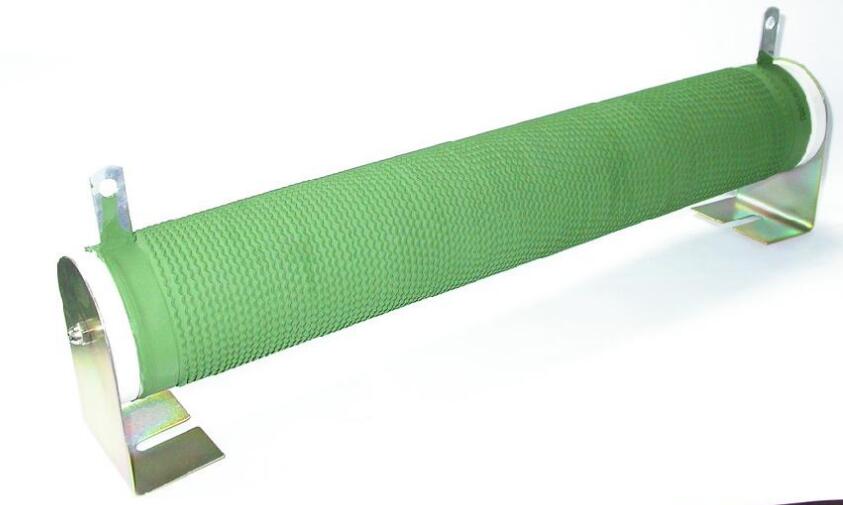

线绕电阻器

线绕电阻器常见生产是用电阻丝绕在绝缘骨架上进行生产,电阻丝一般采用具有一定电阻率的镍铬、锰铜等合金制成。绝缘骨架是由陶瓷、塑料、涂覆绝缘层的金属等材料制成管形、扁形等各种形状。电阻丝在骨架上根据需要可以绕制一层,也可绕制多层,或采用无感绕法等方法进行生产。

不过目前线绕电阻的绕线装置虽然绕线效果好,不但机构较为复杂,而且设备成本较高,不适用于小成本经营,如何设计一种结构简单,设备成本低,且一次能绕多个电阻的一种绕线电阻自动绕线装置成为市场发展需求。最新采用绕线电阻自动绕线装置,其弥补了现有电阻绕线装置机构较为复杂和设备成本高的缺点,这种绕线电阻生产方式种结构简单、设备成本低,且一次能绕多个电阻的电阻绕线装置。

线绕电阻器

目前新型绕线电阻生产设备,采用绕线电阻自动绕线装置包括机身、电阻夹持装置、绕线装置、夹持电机和绕线电机,绕线电阻自动绕线装置的机身包括左支板和右支板,它的电阻夹持装置安装在机身的左支板上,绕线电阻自动绕线装置的绕线装置安装在机身的右支板上,夹持电机位于电阻夹持装置左侧,这种设备的绕线电机位于绕线装置右侧。利用这种机器可以实现自动化绕线,这样极大提高绕线电阻生产效率和减少时间,并且减少生产成本,为绕线电阻器在市场竞争更具有价格优势!
