功率电阻选型为什么要区别高功率和高脉冲的应用
发布日期:2019-05-09 浏览量:
功率电阻选型在很多电子产品开发的时候都会用到,如何选择正确的功率电阻显得非常重要。我们常用的阻值选用法是将所用电阻器的标称阻值与所需电阻器阻值差值越小越好。而电阻器的误差选择法是将时间常数RC电路所需电阻器的误差尽量小。一般可选5%以内.对退耦电路,反馈电路滤波电路负载电路对误差要求不太高。可选10%-20%的电阻器。 额定电压:当实际电压超过额定电压时,即便满足功率要求,电阻器也会被击穿损坏。

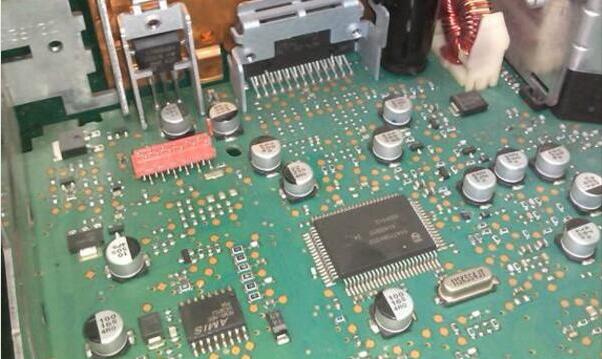

功率电阻

此外功率电阻的额定功率选择法是将所选电阻器的额定功率应大于实际承受功率的两倍以上才能保证电阻器在电路中长期工作的可靠性。 对于高频电路分布参数越小越好,应选用金属膜电阻、金属氧化膜电阻等高频电阻。然而在很多应用场合中,如电池组预充电,电容充放电,启动限流,电弧保护等应用中,电阻并不需要在大功率下长时间连续工作,而是需要承受一个或多个周期性的脉冲能量,最适合这种应用场合的是高能抗脉冲类型的电阻,而不是大功率电阻。

功率电阻

当然,选择一个足够大功率的电阻也可能会满足这类需求,但潜在的风险依然存在。比如,大功率线绕电阻只有电阻合金丝是导电的部分,这些电阻合金丝的重量相对于整个电阻器而言只占很少的一部分,在受到短时高脉冲冲击的时候,热量没有时间通过绝缘基体和辅助散热器传导出去,所以这些很细的电阻丝本身需要承受一个脉冲能量,这可能导致电阻直接损坏或发生潜在的风险。

很多线绕电阻并不是为高能高脉冲场合设计的,所以在材料和工艺上并没有考虑到实际的脉冲负荷,一旦应用于脉冲电路很容易发生故障。目前最流行的高能电阻是无感实心陶瓷电阻,这种电阻在高能抗脉冲的应用中,相比较线绕电阻节约90%以上的空间,同时可靠性提高10倍以上。
功率电阻
所以说功率电阻选型对于一个产品设计来说非常重要,提前选择好所需要的功率电阻器可以减少产品开发时间,同时也不会因功率电阻选型不好,而导致整个项目的进展缓慢或者项目资金和人力让费,从而为整个产品的开发减少成本支出,也是提高公司产品竞争优势的重要手段,所以说功率电阻选型具有非常重要的设计意义。
