2512电流检测电阻焊盘新布局，优化电阻电流检测精度
发布日期：2019-05-23 浏览量：
2512电流检测电阻的常用电流检测电阻的电阻值最低可达 0.5mΩ，其最大功耗可能达3W。2512电流检测电阻是目前使用量在过去几年有很大的提升，尤其是在新能源汽车领域的使用变得越来越多，我们常用的2512贴片电阻在进行电流检测的时候，一般都采用最恶劣的条件下进行误差测试，工程人员一般采用2512电流检测电阻为 0.5mΩ、3W、容差为 1%进行测试。
2512电流检测电阻用于测量诸多汽车、功率控制和工业系统中的电流。2512使用极低值电阻时，焊料的电阻将在检测元件电阻中占据很大比例，结果大幅增加测量误差。2512电流检测电阻的高精度应用通常使用 4 引脚电阻和开尔文检测技术以减少这种误差，但是这些专用电阻却可能十分昂贵。

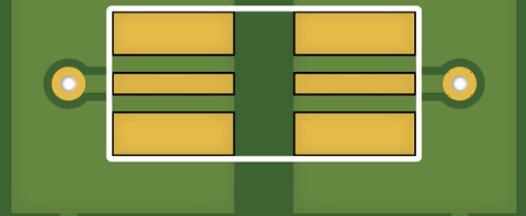

在测量大电流时，电阻焊盘的尺寸和设计在确定检测精度方面起着关键作用。在很多2512电流检测电阻检测标准，一般采用低成本双焊盘检测电阻以实现高精度开尔文检测。为了避免增加电流检测电阻，需要把电压检测走线正确的布局到检测电阻焊盘处。系统电流将在上部焊点导致显著的压降，但检测电流则会在下部焊点导致可以忽略不计的压降。可见，这种焊盘分离方案可以消除测量中的焊点电阻，从而提高系统的总体精度。

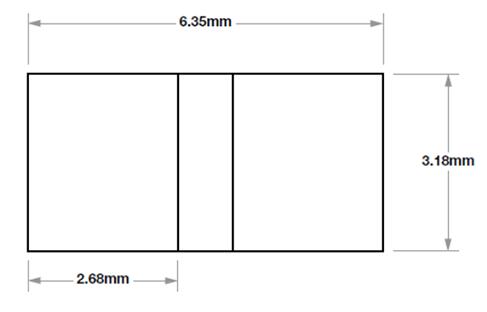

2512电流检测电阻对标准双焊盘方案的一种显著的改进，但是，在使用极低值电阻0.5 mΩ时，焊盘上检测点的物理位置以及流经电阻的电流对称性的影响将变得更加显著。我们可以从固态金属合金电阻中可以看出，电阻沿着焊盘每延伸一毫米，结果都会影响有效电阻。使用校准电流，通过比较五种定制封装下的压降，可以确定最佳检测布局。
