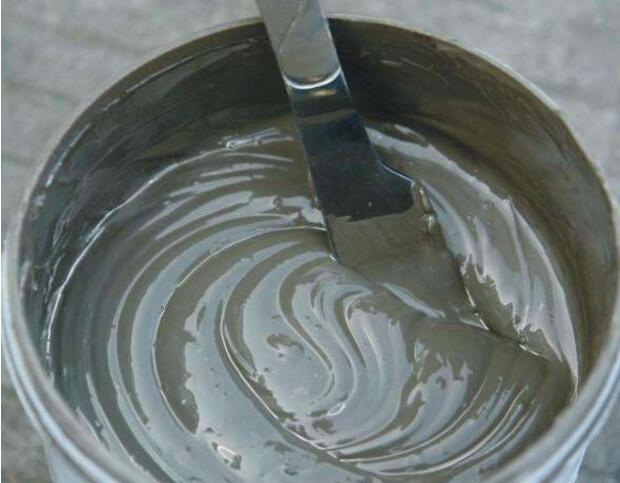

我们用电阻浆料印刷在陶瓷基片上，烧结成电阻袖层，电阻层的质量对厚膜电阻器性能有决定性的作用．其电阻层具有宽的方阻范围、小的电阻温度系数和良好的位定性。每一种电阻浆料的方阻均可自低而高，形成系列．调节电阻浆料的配比，可获得介于系列中相邻两电阻浆料间不伺的电阻值。
电阻浆料分为贵金属电阻浆料和金属电阻浆料两大类．贵金属电阻浆料Pd一 Ag 钯银电阻浆料。钉基电阻浆料凡认取化钉浆料。钉酸盐桨料，其次是铂、黄金、铱Ir浆料。金属电阻浆料一般是氧化锡电阻桨料、硅化鉬 MO6 电阻浆料，及氧化电阻桨料等。各种电阻桨料比较，当我们用Pd一 Ag 钯银电阻浆料制作厚膜电阻器时，虽然有较好的工艺性．成本也较低，但是其烧结条件苛刻，特别其抽膜执恨离子迁移性，和附焊料的侵蚀性差，氧化钯还会还原．致电阻器性能的不稳定 。
钉系电阻浆料，在六十年代我们就发展了钉系电阻装料。因为钉系电阻浆料的特点是阻值范圈宽，其性能远比Pd一 Ag 钯银电阻浆料足。钉系电阻浆料的限伙范圈是 10欧姆～ 10M欧姆．其踢度系为 TCR 小（一般小于300PPM/K ）甚至可达到士 50 PPM/K以下，阻值往定性好，在150度 经过 100 小时老化后，阻值变化小于 0 . 2 ％。阻值重复性好，在平常烧成时不与玻瑞停发生化学反应，执还原气氛性强，与银系导电体相容好，同时其袖膜表面光滑、接触噪声小、耐磨性高。
目前电阻浆料的种类也非常多，对于很多电阻来说电阻浆料的使用可以让电阻的稳定性能更加出众，可以提供电阻在使用的时候温度系数变化下，在电阻器更多的应用场景中比普通电阻器更具有优势，这种电阻浆料的使用可以说是电阻发展技术进步，未来可能会有更多电阻浆料材料应用到电阻器的研发和生产中。
