绕线电阻器绕线装置夹持齿轮与螺杆相固连，且夹持齿轮位于左支板左侧，绕线电阻生产设备的夹持齿轮左侧固定安装有皮带轮，夹持电机通过皮带与夹持齿轮相连接，且夹持电机通过地脚螺栓孔固定安装在地面，工作时，夹持电机转动带动夹持齿轮转动，从而带动与夹持齿轮相固连的螺杆转动，进而带动螺套控制转动机构的运动，以达到夹紧不同内径绕线电阻的目的，电阻夹持装置的作用是将不同内径的绕线电阻固定在机身上。
绕线电阻的绕线装置包括转轴、绕线圆盘、绕线杆和绕线齿轮，绕线电阻的转轴中部固定安装在右支板上，且转轴与电阻夹持装置的螺杆同轴心，转轴左侧端面与绕线圆盘的圆心相固连。绕线电阻的绕线杆为长圆柱杆，绕线杆右侧与绕线圆盘左侧边缘相固连，绕线杆与螺杆之间的间隔在二十厘米以上，从而能够满足多数绕线电阻套在螺杆上时，绕线杆仍与绕线电阻外壁有一定间距，使得绕线杆能进行下一步绕线工作，绕线杆左侧距离机身左支板一至两厘米，工作时，将所需缠绕的电阻线事先绕在绕线杆上，再通过绕线杆环绕绕线电阻周围做圆周转动，从而将电阻线缠绕在绕线电阻上。
绕线电阻的电阻夹持装置沿机身的左支板至少均匀安装有五个，且电阻夹持装置与绕线装置一一对应，各电阻夹持齿轮之间相互啮合，各绕线齿轮之间相互啮合。工作时，一个夹持齿轮转动带动各夹持齿轮转动，从而带动各电阻夹持装置工作，套在各电阻夹持装置上的绕线电阻均被夹紧，一个绕线齿轮转动带动各绕线齿轮转动，从而带动各绕线装置工作，以对相对应的电阻夹持装置上的电阻进行绕线工作，设计的目的是使得发明能够同时对多个电阻进行绕线工作。

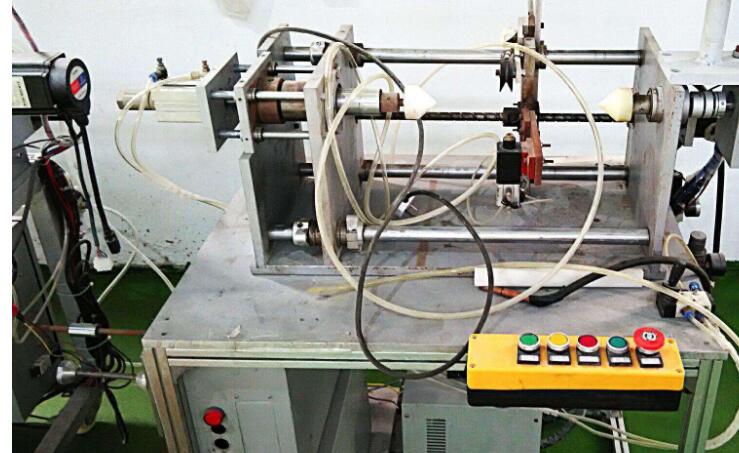

绕线电阻的生产设备利用螺杆转动带动螺套转动，进而夹住绕线电阻，利用绕线杆环绕电阻运动进行绕线，对现有电阻绕线机结构简单、成本低廉、且一次能绕多个电阻，绕线效率较好。
