AFE整流-逆变器为新一代交－直流环节。它采用自关断器件IGBT作为功率器件，并且采用正弦波的脉宽调制技术。从而避免了可控硅类功率元件的整流/回馈单元，由于电网侧故障而容易发生的逆变颠覆的弊端，使AC－DC环节的可靠性大幅度提高。由于AFE整流/逆变器前端的电压与电流波形均已滤波成正弦波形，电压与电流正弦波形间的相位差角可以按需要在一定范围内设定，因此功率因数可调。它甚至可以对供电系统进行有源的功率因数补偿。
我们用采样芯片最重要的原因就是AFE采样芯片高精度，使用过程中需要非常小心，因为整个采样电路上面的各个环节都有可能造成采样精度偏差，比如采样链路上面的电阻。采样芯片链路上面的电阻种类有很多种，不同类型电阻之间对采样芯片精度都会产生一定的影响。

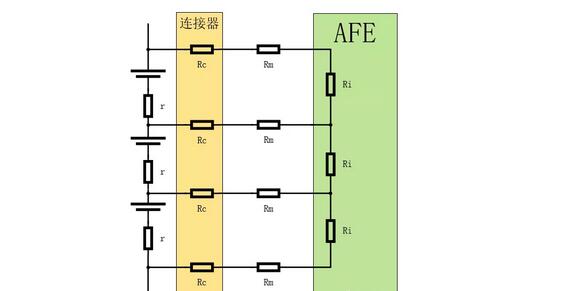

我们通常在这些采样电阻中标注各种类型电阻器，一般R代表电芯的内阻和电芯铜排连接阻抗之和；Rc代表连接器的接触阻抗与外部采样线束的阻抗之和；Rm代表厂家推荐的采样通道串联电阻；Ri代表AFE内部的等效电阻。R一般是µΩ级别，Rc一般是mΩ级别，Rm是100Ω到10KΩ，Ri是MΩ级别。

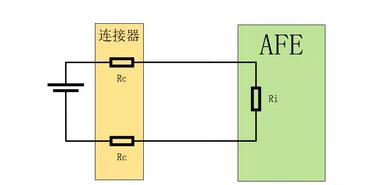

Rc是采样线阻抗与连接器的接触电阻之和，它最恶劣的情况是开路，但一般AFE都有断线检测机制，可以识别出来此故障；另外一种情况就是连接不良，此时阻抗可能很大，我们就要当心了，当Rc阻抗与Ri可以比拟时，就会对电芯进行分压，进而造成电压采样结果出现偏差。这种情况在日常测试中也经常出现，比如在使用电池模拟工装时，如果工装上同一个通道，并联接入很多采样线束的话，就很容易出现采样偏差，原因就是接触不良。
另外，即使Rc接触良好也要注意一种情况，就是AFE的供电线与采样线共用问题。因为AFE需要由电芯供电，电流大概为10mA左右，如果它与采样线共用一条线，就会在在Rc上面有个压降，可能会造成采样偏差。以很多产品实际单独走了一条线，用来供电，当然别忘记还有一条供电地线。这样操作实际可能会引入另外一个问题，就是断线检测正确识别问题，需要特别确认。
