限流电阻与上拉、下拉电阻有什么区别
发布日期：2019-09-12 浏览量：

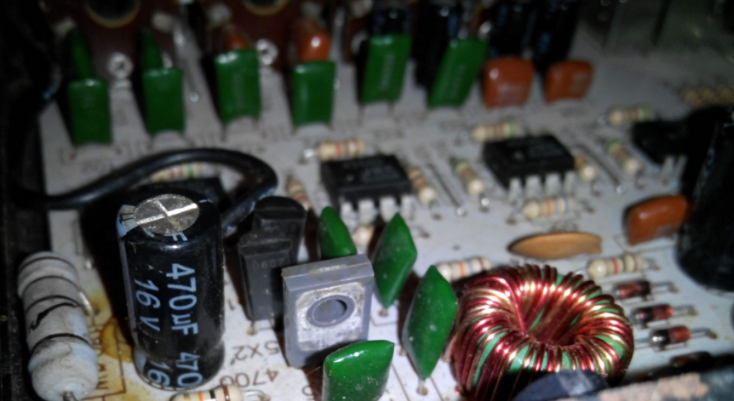

电路中经常遇到各种各样的电阻器，尤其是在一些常见的数字电路中，经常可以看到限流电阻、上拉电阻和下拉电阻。每一种电阻器都有着各自的用途。在一些电源电压和微控制器上，这些电阻在一个PCB电路板中工作，无论是电阻的串联还是电阻的并联模式，都会整个电路产生一定的影响。

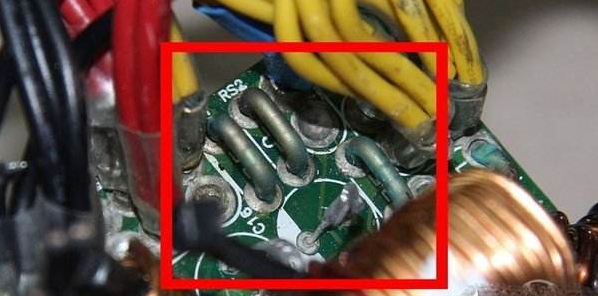

限流电阻是用来减少电路中电流的电阻。一个简单的例子是电阻与LED串联。你通常会想要一个电流限制电阻串联的LED来控制流过它的电流，否则LED会因为超过它的电流限制而烧坏。Microhm电子并联电阻，如MMS2512，可用于此应用。
上拉电阻是逻辑电路中常用的电阻，在任何情况下都有助于确保在一个引脚上有一个定义良好的逻辑电平。它用于防止逻辑状态被保留为“浮动”。当开关S1处于打开状态时，上拉电阻通过将值拉到逻辑高状态来解决这个问题，而不是让它浮动。上拉电阻并不是一种特殊的电阻，它是连接在电压源和适当引脚之间的简单定值电阻，在没有驱动信号的情况下定义输入或输出电压。
下拉电阻的工作方式与上拉电阻类似，只是它们将引脚拉到一个逻辑低值。它们连接在地面和设备上适当的引脚之间。下拉电阻必须比逻辑电路的阻抗具有更大的电阻，否则可能会将电压拉得太低，使引脚处的输入电压保持在恒定的逻辑低值，而不考虑开关位置。
数字电路中使用的下拉电阻就是一个例子。在电源电压和微控制器引脚之间连接有一个按钮开关。当开关关闭时，微控制器的输入处于逻辑高值，但当开关打开时，下拉电阻将把输入电压拉到地面(逻辑零)，防止未定义的状态。Microhm电子提供广泛的电阻，如金属电阻，薄膜电阻，箔电阻和更多的客户的选择。
