精密电流分流器进行直流电流和瓦特数的测量
发布日期:2020-09-27 浏览量:

分流器是一种通过创建低电阻路径使电流流过或转移经过电路中设定点的设备。某些电表具有内置的精密电流分流器,可以进行直流电流和瓦特数的测量。也有分流器可测量直流电流。您可以通过将电流分流器集成到用于测量的电路中来评估分流器两端的电压降。电流分流电阻的评估将允许根据欧姆定律计算来计算电流测量值。欧姆定律也可用于电流分流电阻的校准。

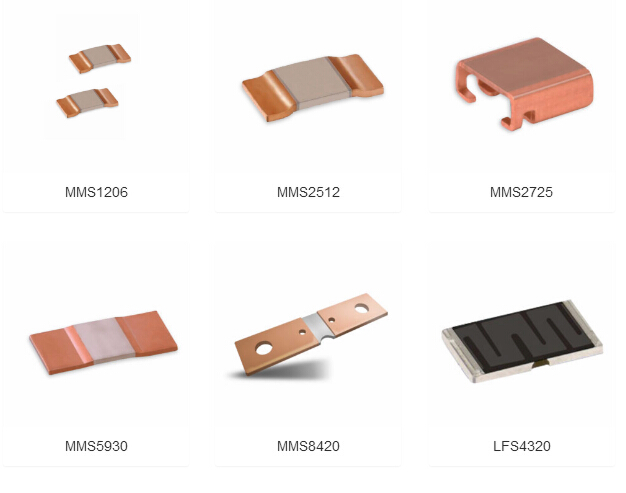

精密电流分流器
欧姆定律公式的应用如下:V = I×R。该方程式特定于电阻的两端产生的电阻两端的电压(V,以欧姆为单位),电流(I以安培为单位)流经电阻。例如,电阻为0.002欧姆,电流为30安培的电流分流器将产生0.002 x 30 = 0.06伏或60 mV(毫伏)的电压。

精密电流分流器

分流电阻器的常见应用包括:测量通过电池循环的电流并监控发电量,在信号到达电路元件之前,重定向高频噪声(这需要使用一个带有电容器的分流器,安装在直流连接外壳内,电池和逆变器之间具有负极导体,控制设备中的过载保护,包括电池充电器和电源,准确度高达10A的额定电流。
