精密电阻按使用电阻材料分可以分为哪几类电阻
发布日期:2019-09-06 浏览量:
精密电阻误差性非常小,这得益于精密电阻使用的电阻材料有非常大的关系,高端精密电阻更高精度可以做到0.01%精度,精密电阻使用这些材质一般才能满足生产工艺要求。目前这类阻值1Ω以上电阻的普通系列精密度在±5%以上,电子产品上最常见的就是5%精度的电阻,不属于精密电阻范围。

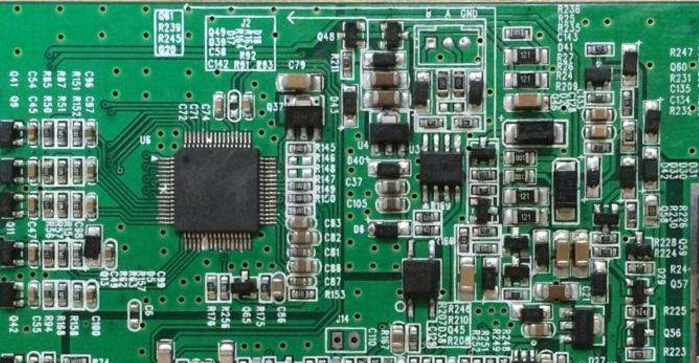

精密电阻

精密电阻1Ω以下阻值区间时候,精密电阻一般能达到±1%精密度之内,就算做高精度电阻范畴了,因为阻值基数很小,就算是1%的误差,实际的阻值误差已经很小了。更高精密电阻的可以做到±0.5%以内,但工艺要求,技术要求较高。

精密电阻按材料分,有金属膜精密电阻、线绕精密电阻和金属箔精密电阻几类。金属膜精密电阻的精度较高,但阻值温度系数和分布参数指标略低;线绕精密电阻的阻值精度和温度系数指标很高,但分布参数指标偏低;金属箔精密电阻的精度、阻值温度系数和分布参数各项指标都很高:精度可达10-6,温度系数可达±0.3×10-6/℃,分布电容可低于0.5pf,分布电感可低于0.1μh。

精密电阻

由于上述三类精密电阻器的价格随性能而提高,所以在应用中应根据实际情况合理选用。例如,在直流或频率很低的交流电路中,一般只需选用线绕精密电阻或金属膜精密电阻即可,没有必要选用价格高昂的金属箔精密电阻。
精密电阻

金属膜精密电阻的主体通常为圆柱形;线绕精密电阻则有圆柱形、扁柱形和长方框架形几种;金属箔精密电阻则常呈方块形或片形。线绕精密电阻的匝数较多时,往往采用无感绕制法绕制,正向绕制的匝数和反向绕制的匝数相同,以尽量减小分布电感。长方框架形的线绕精密电阻通常是设备制造厂根据需要专门定制的,常用于仪器仪表。
