电流表分流器最佳选择-高精度低阻值锰铜分流器
发布日期:2019-11-28 浏览量:
大多数电流表都有一个内置的电流表分流器来测量电流。然而,当电流太高,安培计,需要一个不同的设置。解决办法是将电流表与一个精确的并联电阻并联,有时用于这种类型的电阻是高精度低阻值锰铜分流器。在电流表市场上很受欢迎是FL-2系列高精度低阻值锰铜分流器产品,目前这些FL-2分流器已经在大部分电流表产品中使用。

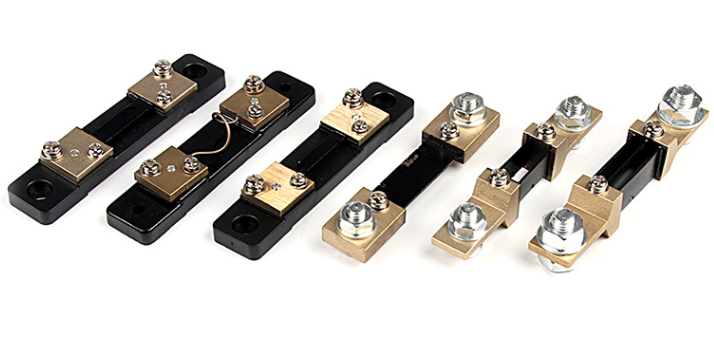

分流器
电流表通常采用一个高精度的低阻值锰铜分流器。电流除以分流器和安培计,这样只有一小部分(已知的)电流通过安培计。这样,大电流仍然可以测量。通过正确调整电流表的刻度,可以直接测量实际的安培数。利用这种结构,理论上可以测量的最大安培数是无限的。但是,不能超过测量装置的额定电压。这意味着最大电流乘以阻值,不能高于额定电压。此外,阻值应尽可能低,以限制对电路的干扰。相反,电阻越小,分辨率越小,电压降越小。

作为一个例子,低阻值锰铜分流器的电阻是1 mOhm。将低阻值锰铜分流器置于电路中,在低阻值锰铜分流器上测量30毫伏的电压降。这意味着电流等于电压除以电阻,或者:I = V / R = 0.030 / 0.001 = 30a。可以进行同样的计算,但现在的电阻值未知,电压和电流已知。这是用来校准分流电阻。并联电阻在电流测量a电路中的位置。为了消除共模电压,通常将并联电阻置于接地侧。然而,也存在其他缺点。在这种配置中,共模电压对电流表来说可能过高。

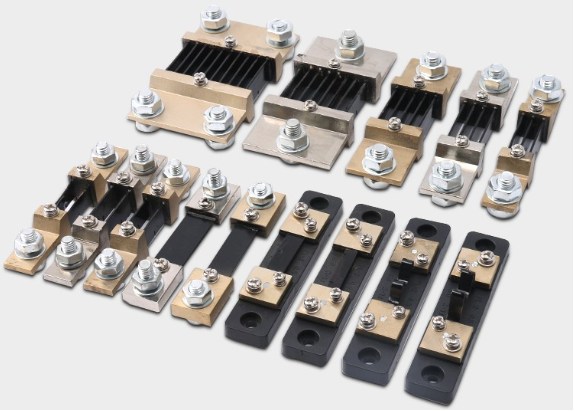

分流器
在电路中仔细选择低阻值锰铜分流器的位置是很重要的。当电路与测量装置共用一个接地时,通常选择将分流器尽可能靠近接地。其原因是为了保护电流表不受共模电压过高的影响,以免损坏电流表或产生错误的结果。这种设置的一个缺点是,可能无法检测到绕过分流器的泄漏。如果分流器放在不接地的脚上,它必须与地面隔离,或包括一个分压器或隔离放大器来保护仪表。其他方法可以不直接将测量仪器与高压电路连接,如使用霍尔效应。然而,目前的分流方式通常更实惠、更便宜。除FL-2系列外,万利隆电子还提供3920、5930、8420等尺寸的低阻值锰铜分流器。
