电流检测电阻器、shunt电阻器是被使用来达成控制电流（电压）、限制过电流、检测电池

剩余量等目的的电阻器的通称。电流检测电阻器在电路上串联，利用欧姆定律执行电流-电压变换。

Shunt本来是「往测边疏导」、「分流」的意思，在此是指为了让电流値检测范围扩大、变换而被并

联于电路（负载）上的电阻器。如此一来，两者虽然本来各自有不同意义、使用方法，现在则成为

指称同样机能、产品的用语(未被区别使用)，产品规格・构造上并没有明确的定义与区别。

应用实例

・一般家电、AV设备

・车用（hybrid车种、电动汽车）

・PC、手机、mobile device

・电动工具

・家庭用发电・蓄电装置

电流检测/shunt电阻器的开发趋势

电流检测/shunt电阻器虽然在电路控制上是不可或缺的，但电阻器本身会消耗电力，

其电力为P＝I2×R（W)。为了防止半导体的低驱动电压、大电流化导致电力消费増大，

电阻器持续往低阻值・大电力（电流）方向发展以利对应。

电流检测动作原理

(1)电流流过时电阻器的两端会产生电压。 （欧姆定律： 电压V＝I×R）。

(2)输入电压V到IC，根据目的来执行控制。反馈控制，阈值监控等。

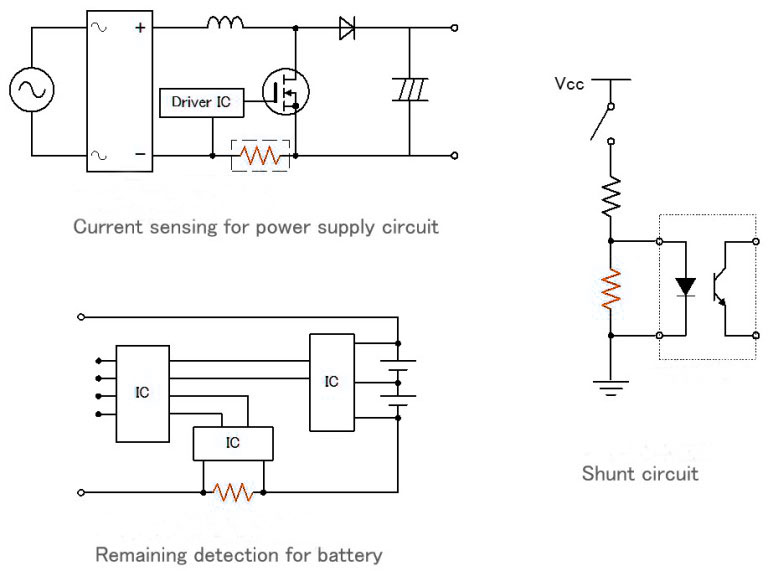

使用电路实例

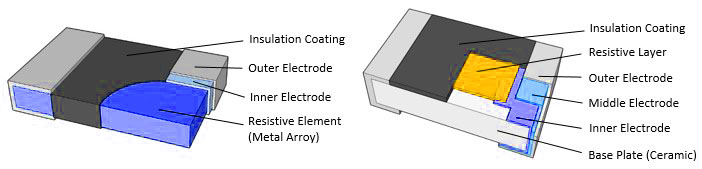

构造
