精密厚膜电阻加工原理，精密厚膜电阻改进技术运用

来源：万利隆电子人气：2000 发布时间：2019-07-08

精密厚膜电阻加工原理

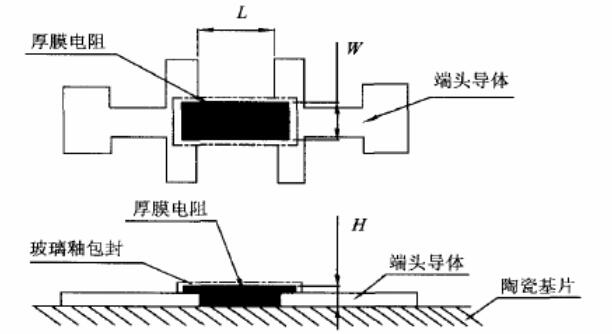

厚膜混合集成电路精密厚膜电阻加工是按照产品版图设计的精密厚膜电阻图形，将其制作在陶瓷基片上，先制作精密厚膜电阻两端导体，然后在2条端头导体之间印刷精密厚膜电阻浆料，并经过干燥烧结后形成精密厚膜电阻，最后精密厚膜电阻体上进行玻璃釉包封。

在精密厚膜电阻加工时，图形尺寸已由版图设计所确定，其印刷出来的精密厚膜电阻长度和宽度与版图设计图形相同，此时精密厚膜电阻阻值大小只与实际使用的精密厚膜电阻浆料方阻及加工膜层厚度有关，具体如下。

1、精密厚膜电阻的膜厚越厚，其阻值越小，反之阻值越人。精密厚膜电阻膜厚对阻值的影响曲线。

2、所用精密厚膜电阻浆料方阻为90%〜110%,方阻越大，其阻值越大，反之阻值越小；因此，应根据不间方阻的厚膜电限浆料来调整精密厚膜电阻加T.膜厚,以保证精密厚膜电阻胆值能得到有效控制。

精密厚膜电阻用方阻尺a为电阻浆料设计一个电阻值为2kn的精密厚膜电阻。按标称值的90%来设计这个电阻，根据t述精密厚膜电阻设计曲线阁，当电阻宽度W为1mm，电阻长度厂为1.5mm时，N值为1.2,通过式1得到电阻值尺=1.8k欧姆，即阻值为2k欧姆的精密厚膜电阻，其设计长度为1.5mm，宽度为1.0mm。

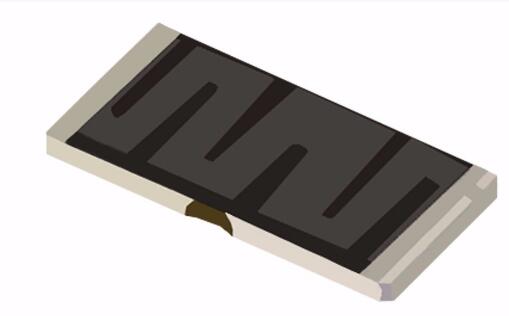

精密厚膜电阻加工改进技术运用

精密厚膜电阻加工膜厚确定，通过对某电路所需3种10k欧姆、100k欧姆和1M欧姆序膜电阻进行加工，得出了其阻值控制在标称值的70%〜80%时的膜厚平均值；同时，根据实际所使用的精密厚膜电阻浆料方阻，对精密厚膜电阻的膜厚进行调整。具体操作方法是将实际方值输人精密厚膜电阻膜厚控制要求及中，然后应用公式自动生成膜厚控制范围。

精密厚膜电阻加工膜厚控制，精密厚膜电阻膜厚控制范围，对精密厚膜电阻进行成膜加工。在实际精密厚膜电阻印刷过稈中，工艺部门操作人员根据膜厚控制范围要求对精密厚膜电阻进行直接印刷，同时操作人员采取膜厚测量方法对精密厚膜电阻进行监控，监控频次为每印刷50只抽测1只，观察其膜厚强否在控制范围内，并作好标识申.独摆放。精密厚膜电阻膜厚实际测量阁。
