压敏电阻在电源模块设计前级电路如何处理浪涌抗扰度。

来源：万利隆电子阅读量：2000发布时间：2019-03-01

电源模块设计中会用到很多压敏电阻，在设计电源模块之前必须进行压敏电阻进行选型，通常压敏电阻的选型最重要的几个参数，即为最大允许电压、最大钳位电压、能承受的浪涌电流等机构参数。

那么压敏电阻选型时候需要注意那些问题呢？首先应保证压敏电阻最大允许电压大于电源输出电压的最大值，其次应保证最大钳位电压不会超过后级电路所允许的最大浪涌电压;最后应保证流过压敏电阻的浪涌电流不会超过其能承受的浪涌电流。其他参数如额定功率、能承受的最大能量脉冲等，通过简单验算或实验即可确定。

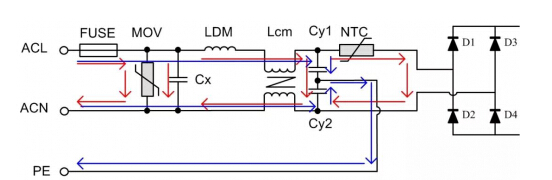

1、差模浪涌测试

压敏电阻选型时，首先应使最大允许电压略大于350V，此电压等级压敏电阻最大钳位电压为1000V左右(50A测试电流下)。其次在差模路径上，等效于一个内阻为2Ω、脉冲电压为6KV的电压源与压敏电阻串联，则峰值电流约为(6KV-1KV)/2Ω=2500A。最终选择了681KD14作为压敏电阻。其峰值电流为4500A，最大允许工作电压385VAC，最大钳位电压1120V。

不必担心，因为共模电感中未耦合的部分，在差模路径中作为差模电感，将分得部分电压，事实上，在共模电感后级，电路已得到保护，经试验验证，整流二极管选择常用的1N4007即可。
