电阻器应用于温度计电路设计如何准确反应温度变化

来源：万利隆电子阅读量：2000发布时间：2019-03-05

电阻器应用于温度计产品已经有非常多的成功方案，在很多温度计产品设计中正确的使用电阻器，能够准确的反应出温度变化，而且精度非常灵敏，这对电阻器的要求也非常严格，在很多温度计设计方案中都需要进行合理的测试和检验才能反馈温度变化。许多温度计产品在使用电阻器的时候都需要进行如下测试：

温度计进行电阻测试原理是温用的铂热电阻，这种电阻的阻值Rt与温度t的关系为:Rt=R0(1+αt)其中R0=100Ω,温度系数α=3.91×10-3/0C。将热电阻接入电桥。调节电桥电路,使之在温度t=00C时电桥平衡,数字电压基本表VO指示为0。温度t=1000C时,数字电压基本表VO指示为100mV，这样就可以由数字电压基本表的示数直接读出温度值。

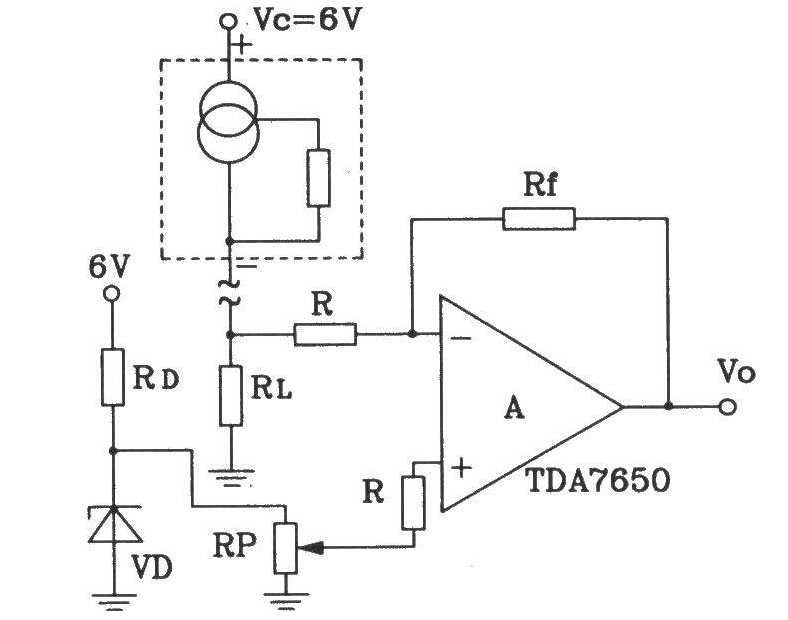

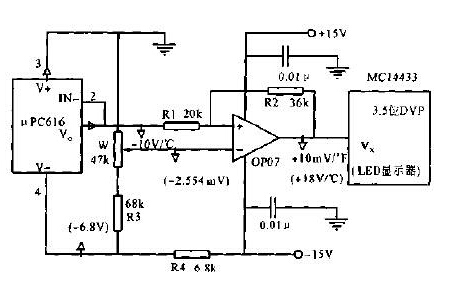

另外数字电压基本表输入阻抗都远远高于各桥臂的电阻，很多时候测试时可以认为它的电流为零。一般热电阻测温原理与电阻温度计电路进行热电阻测温电路接线，为了消除连接线对测量的影响，热电阻一般有三个接线端的三线接法。为连接线的电阻，三条连接线材质、线径和长度应该相同。

为了避免热电阻自身发热影响测量结果,工作电流一般不超过5mA。其中R0=100Ωα=3.91×10-3/0C在O0C时,Rt=100Ω,为使电桥平衡,令R2=100Ω。当温度t=1000C时,Vab=0.1V当US=5V时,求:R1=R3=?U1R2R1R3RtabVO参数计算直流电压。直流稳压电源与直流数字电压表DCV200mV5V+IN-ab空电源测量信号为5V。

作为温度计设计方案的电阻测试人员，必须进行合理的步骤进行测试，才能得到准确的数据，而且也可以精确的反馈出，温度计电阻产品的优质设计，更能合理的解决电路设计方案，提高温度计灵敏度。具体流程如下：
1、温度计电路测试人员需要熟悉简单电阻电路的计算方法。
2、电阻测试时候掌握电桥测量电路的设计与调试方法。
3、温度计电路测试要了解非电量的一种电测量方法。
4、温度计电路测试人员需要训练设计电路、调试电路的能力。
