插槽式分流器与非插槽式分流器在电池管理系统中的应用

来源：万利隆电子阅读量：2000发布时间：2019-03-06

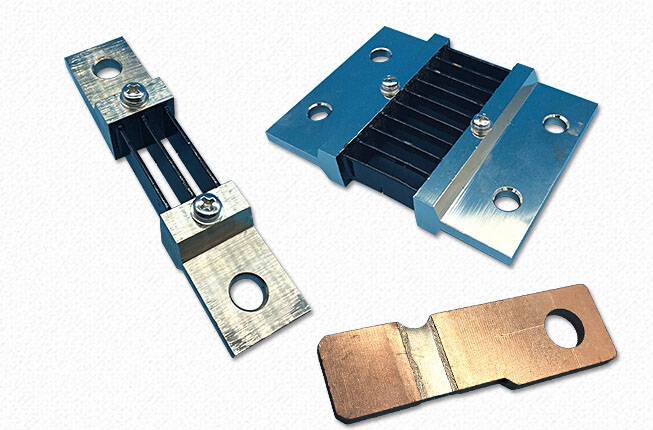

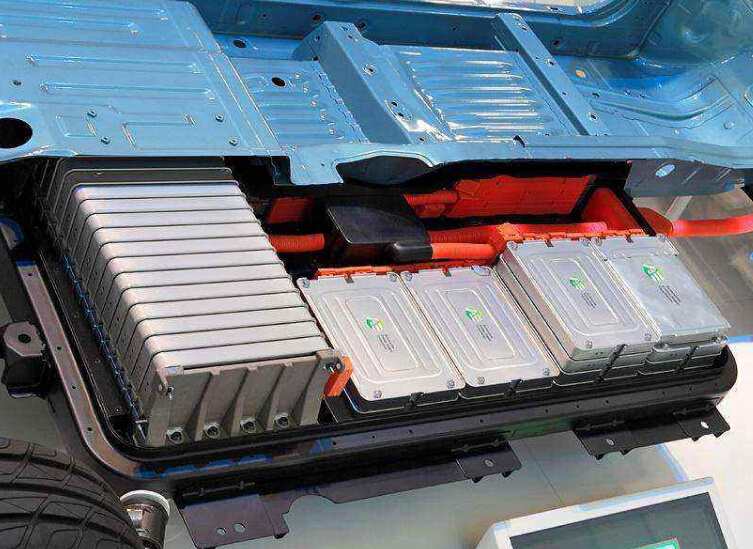

分流器产品在很多电子产品上都可以使用，分流器的分类根据不同类型一般可分为插槽式分流器与非插槽式分流器。这两种类型的分流器在汽车电子产品种使用较多，尤其是电池管理系统种的应用。以特斯拉新能源电动车为列，精密分流器的使用让它的电池管理系统比行业内其他汽车更有竞争优势，这类分流器我们也会叫做汽车分流器。

在新能源汽车电子中，汽车分流器一般用锰镍铜合金电阻棒和铜带生产而成，而且一般都有镀镍层。这种汽车分流器的额定压降是60mV，但也可被用作75、100、120、150及300 mV。这种汽车分流器用于直流电流检测，主要还是以插槽式和非插槽式两种。　　

很多新能源汽车在选用汽车分流器的时候，一般都都采用选择501W/BP扼流圈的方法。按所用电流表或电流电压两用表，表盘上所标出的mV数选择分流器的额定压降规格，一般常用的是75mV或45mV，。若所用电流表无此值，则用下式计算表的电压量限，然后再选择分流器的额定压降规格。表的电压量限（mV）＝电流表满刻度时的电流（A）×电流表的内阻（Ω）/1000。按欲扩大的电流量程选择分流器的额定电流规格。将选定的分流器两个电流端分别与电源和负载相连接，电位端接电流表，应注意电流表的端子极性要接对，则电流表的量程就扩大到了汽车分流器上标定的电流值。

目前市场上流行的插槽式分流器额定电流有以下几种：5 A, 10 A, 15 A, 20 A 和 25 A，非插槽式分流器的额定电流从30 A 到 15 kA 标准间隔均有。最常用的汽车分流器产品主要类型有：FL-2型，FL-1型，FL-27型，FL-19型，FL-13型，FL-21型，FL-29型，FL-39型，台湾型，俄罗斯型，韩式型，美式型等等，目前很多客户都选择进行定制汽车分流器，根据不同的电池管理系统进行定制精密分流器。
