智能音箱电路中精密电阻测量法

来源：万利隆电子阅读量：2000发布时间：2019-03-18

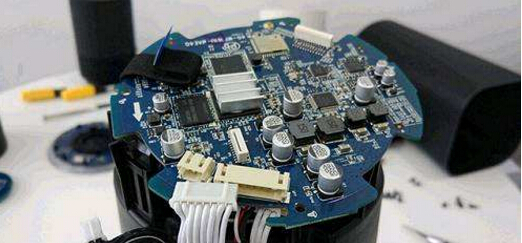

智能音箱对电阻器要求非常高，尤其是在电阻的噪音问题上需要更加注意，如果电阻的噪音过大它就无法应用到智能音箱产品中。相对于其他电阻来说，精密电阻在这些方面有很大的优势，可以最小的电阻噪声应用到智能音箱中。那么智能音箱中如何测试精密电阻呢？下面我们来进行分析和测试精密电阻。

在很多情况下电子设备在不同工作模式下的电流差别很大，并且变化频率很快，那么测量它们将是个不小的挑战。通常这些设备在休眠状态只消耗微安级别的电流，然后突然之间切换到工作状态下就会消耗毫安甚至安培级别的大电流。因为休眠电流本身很小，切换工作模式的变化范围又很大，所以不适合用直流电流钳来测量，更为常用的方法是测量一个小的精密电阻两端的压降。

列如精密电阻的阻值应该选的大小适中，一方面要足够大以保证压降能够被有效的测量到，另一方面不能过大导致设备供电电压下降太多，影响正常工作，这样可以在智能音箱产品中做到最好的测试电阻器。

另外，智能音箱电路的供电电压一般是15V供电，它额定电流1.5A，按照精密电阻经验法则：电流最大的时候压降不超过供电电压的1%，如果将智能音箱的供电线上插入了一个0.11Ω的电阻，它的1.5A电流的流过压降为165mV，在确保不会对设备的工作造成影响，同时考虑这个精密电阻功耗过大而发热。这样我们可以用更小的电阻来测量电阻精密，但如果选用更大的电阻可以减少噪声的干扰，测量结果的信噪比更高。

在智能音箱电路中，如果同时测量了供电电压的波形，以便于计算功率。要点是测量最靠近用电设备一端的电压，这样才好排除掉插入电阻的影响，得到设备真正的精密电阻功耗。此外我们还需要注意的是在精密电阻的测量时候，还需要注意电阻噪音问题，因为很多电阻生产厂家不同的电阻品牌，它的电阻噪声有很大的差别，所以测试智能音箱中的精密电阻应该考虑这个因素。
