功率电阻如何选择以及功率电阻散热设计

来源：万利隆电子阅读量：2000发布时间：2019-03-22

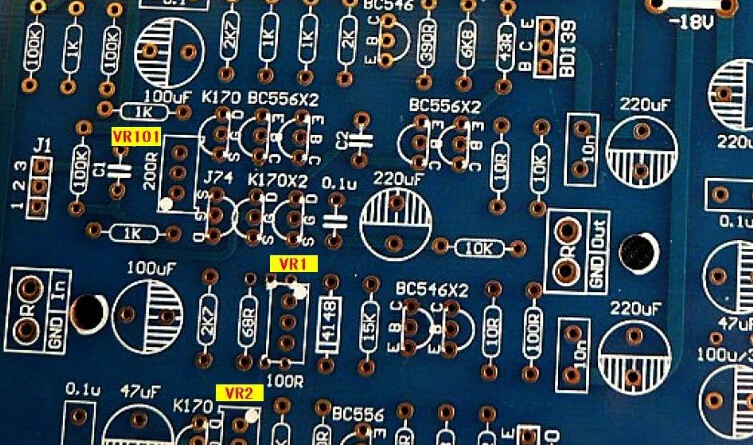

电阻和电阻封装电阻是各电路中使用最多的元件之一，编号一般以R开头，根据功率不同体积也差别很大。如1/8W电阻体积只有米粒大小，而大的功率电阻列如某些电器电源部分，它们使用限流或取样电阻的体积超过七号电池，因此不同体积的电阻，应根据实际大小选择合适的封装。

功率电阻的散热设计对于它的使用非常重要，功率电阻已经被广泛的使用于汽车电子，新能源，电力等场合。相比较传统的线绕电阻，TO/SOT封装的电阻具有小体积和无感的特性。大部分TO/SOT封装的电阻都采用厚膜电阻技术，使用厚膜电阻技术可以做到很高的功率，但是温飘和稳定性一般。为提供更高性能产品，开步电子推出的一种基于薄膜技术的电阻，该电阻采用TO/SOT封装，根据不同的功率采用氧化铝或氮化铝基板，改良了温飘和稳定性，同时也在脉冲能力和额定功率方面较厚膜电阻有一定提高。

无论是厚膜技术还是薄膜技术的功率电阻，在连续高功率下运行时一定要配合合适的散热器，90%以上的的故障均源自散热器适配问题。电子生产的50W额定功率，TO220封装功率电阻的散热器适配需要金属合理的配置，如果配置不合理容易导致功率电阻器损坏。

一、直流工作条件下散热器的选择在直流和低频交流工作条件下，电阻的额定功率为50W的TO-220封装的电阻，当法兰温度达到130℃时，功率降至10W。若此刻电阻和散热器所处的环境温度为50℃，散热器热阻计算如下：130-50Rt==8.0(K/W)10。

二、金属板散热器若金属板散热器垂直安装在电路板上，TO-220封装电阻可直接贴装在电路板上。电阻通过电路板散热。当电阻不带散热器独立安装在电路板上，热量通过电阻表面散出。在额定功率为1W时，此时热阻预计为58K/W，在实际设计中，还需考虑其他安全因素和降功耗使用。

功率电阻在选择的时候和实际环境中应用都需要进行合理选择，如果选择不正确就无法处理好散热问题，目前现在有的技术中功率电阻器薄膜技术在不断的提高，而且这种技术有效提高功率电阻散热问题。
