插件电阻应用低频电路与高频电路中如何进行选择

来源:万利隆电子 阅读量:2000发布时间:2019-03-27
高速信号产品中使用插件电阻非常多,这些基本电子元器件电阻、电容、电感、二极管保护最多,在电路设计中,经常需要使用匹配电阻。对于纯电阻电路,适用于低频电路及高频电路。当交流电路中含有容性或感性阻抗时,就是需要信号源与负载阻抗的的实部相等,虚部互为相反数,这叫做共扼匹配电阻,那么在低频电路与高频电路中如何进行选择我们想要的插件电阻呢。

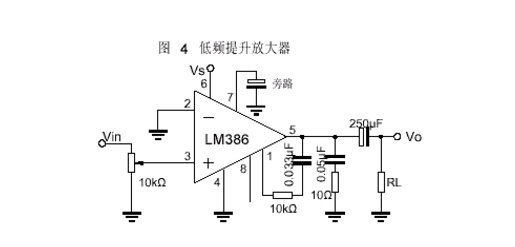

低频电路中
插件电阻应用在低频电路中,我们一般不考虑传输线的匹配问题,只考虑信号源跟负载之间的情况,因为低频信号的波长相对于传输线来说很长,传输线可以看成是“短线”,反射可以不考虑因为线短,即使反射回来,跟原信号还是一样的。如果我们需要输出电流大,则选择小的负载插件电阻。如果我们需要输出电压大,则选择大的负载插件电阻,如果我们需要输出功率最大,则选择跟信号源内阻匹配的插件电阻。

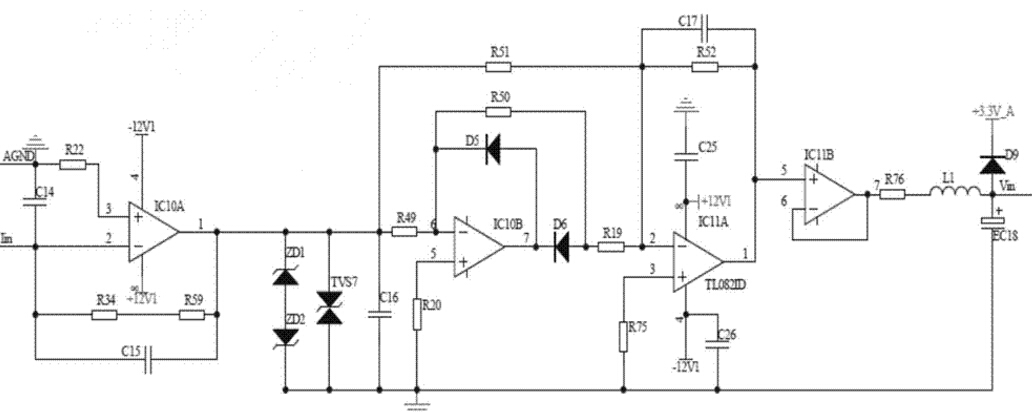

低频电路中
此外插件电阻应用在高频电路中,我们还必须考虑反射的问题。当信号的频率很高时,则信号的波长就很短,当波长短得跟传输线长度可以比拟时,反射信号叠加在原信号上将会改变原信号的形状。如果传输线的特征阻抗跟负载阻抗不相等时,在负载端就会产生反射。为什么阻抗不匹配时会产生反射以及特征阻抗的求解方法,牵涉到二阶偏微分方程的求解,可参看电磁场与微波方面书籍中的传输线理论传输线的特征阻抗是由传输线的结构以及材料决定的,而与传输线的长度,以及信号的幅度、频率等均无关。

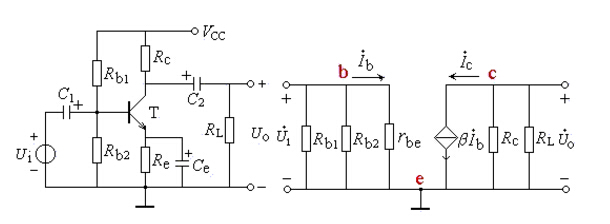

高频电路
另外在插件电阻应用这些产品中,有时阻抗不匹配还有另外一中解释,例如在一些精密仪器输出端是在特定的负载条件下设计的,如果负载条件改变了,则可能达不到原来的性能,这时我们也会叫做阻抗失配。插件电阻应用低频电路与高频电路中的使用,需要我们根据产品所需要的性能进行合理的布局,从而实现产品高效运行。
