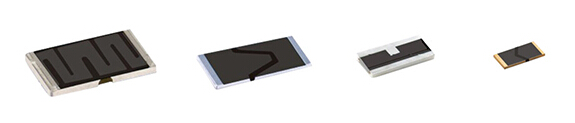

贴片电阻是一款体积小，重量轻，电性能稳定可靠性高，装配成本低，机械强度高、高频特性优越诸多优点积与一身的产品，他的最小精密度可达到超精密性 ±0.01% ~ ±1% 。精密贴片电阻是贴片电阻的误差比较小一般叫做误差1%贴片电阻，最小误差(精度)可达到0.01%温度系数低至±5ppm/℃，是目前很多电阻公司极少能做到的，精密贴片电阻可应用于精密仪表、通讯用电子产品及可携式电子产品。

对于精度不太高的贴片电阻，我们一般称为普通的贴片电阻器，比如0.1%精度的电阻，就是一个综合误差，在常温下10℃-35℃、1年之内包括所有的误差，应该仍然能保证电阻在0.1%之内。但是对于要求非常高的电子产品来说，贴片电阻的具体特性将被测试，这样才好选用。

我们常用的贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，±5%精度的贴片电阻常规是用三位数来表示例，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω=1KΩ,1000000Ω=1MΩ

5%系列贴片电阻用3位数字表示，这种表示方法前两位数字代表电阻值的有效数字，第3位数字表示在有效数字后面应添加"0"的个数。当电阻小于10Ω时，在用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。比如，330表示33Ω,而不是330Ω，221表示220Ω，683表示68000Ω即68kΩ，105表示1MΩ，6R2表示6.2Ω.

此外，1%系列精密贴片电阻用4位数字表示，这种表示法前3位数字代表电阻值的有效数字，第4位表示在有效数字后面应添加0的个数。当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置，这种表示方法通用用有阻值误差为1%精密电阻系列中，比如0100表示10Ω而不是100Ω，1000表示100Ω而不是1000Ω，4992表示49900Ω、即49.9kΩ、1473表示147000Ω即147kΩ、0R56表示0.56Ω。

对于贴片电阻有精度之分，那高精密电阻有何要求，可以大体上认为高精密、高准确、低误差等是一个意思。但是，对于“精度”一词，可以分解成分解成三个要素，首先贴片电阻温度系数，温度变化是电阻的大敌，温度系数一般用ppm/℃表示，即温度变化1度对应电阻变化百万分之几。100ppm/℃就是0.01%/℃。其次是贴片电阻老化。也就是长期稳定性，一般用ppm/年来表示，也有用%/年来表示的。出厂再怎么准确的电阻，如果老化大，那么很快就变了，也就失去高准确的意义了。最好便是贴片电阻初始调整误差，这个其实不太重要，知道偏差是多少，只要不变就没关系，测量时可以修正。因此，在本文里没做进一不讨论。
