锰铜分流器如何在智能电表内部进行正确接线

来源:万利隆电子 阅读量:2000发布时间:2019-04-02
锰铜分流器采用先进的结构制造工艺,一般采用高温钎焊和熔焊技术,保证了连接牢固、电阻值稳定、性能良好,并不断开发、研制出新结构。锰铜分流器现有多种规格:120μΩ、175μΩ、200 μΩ、250 μΩ、300 μΩ、350μΩ、400 μΩ、500 μΩ、600μΩ、800μΩ、1000μΩ等电阻值,电阻公差为±5%,孔距和孔径可进行定制,锰铜分流器适用于各种不同电流的电能表中。
智能电表
对于电子式智能电表的硬件主要包括计量模块、人机接口及电源等。如果这些硬件组件被人为改动,就会造成智能电表的计量异常。在某些情况下,外加的电磁脉冲干扰也有可能使智能电表发生暂时或永久性的故障,从而使智能电表不计或少计电量,导致窃电。

现场检查时,锰铜分流器可不容忽视,以锰铜片作为分流电阻Rs,当大电流i(t)流过时会产生成正比的微弱电压Ui(t),其数学表达式为:Ui(t)=i(t)Rs。该小信号Ui(t)送入乘法器,作为测量流过智能电表的电流i(t)。锰铜分流器测量电流的原理如下图所示。锰铜分流器选用F2锰铜片,厚度2mm,取样电阻Rs选200μΩ,则当电流为5A时,1、2之间的取样信号为Ui=RI=200μΩ×5A=1mV

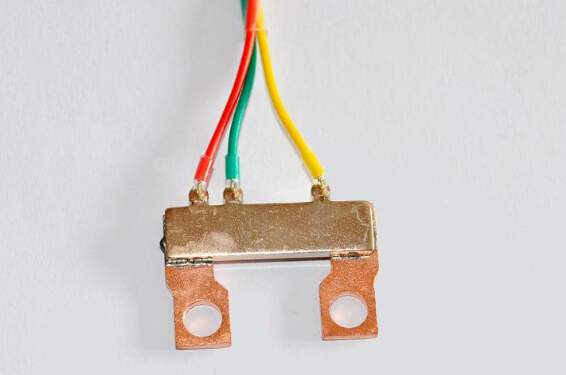

锰铜分流器
锰铜分流器测量电流原理图,改变取样信号的接线,从2、3之间取信号,若2、3之间的电阻R'小于取样电阻Rs,取R'为100μΩ,则当电流为5A时,2、3之间的取样信号Ui'只有0.5mV,明显小于正常的取样信号Ui(1mV),即计量芯片的输入信号只有正常值的50%,因此计量芯片测量出的输入电流为Is=0.5/1×5=2.5A

智能电表输入电流为5A时,计量芯片测量出的输入电流只有2.5A,从而导致计量出现-50%的误差。因此,电量的变化为E'=(R'/R),E0式中,E0——智能电表应累计的电量;E'——变更后智能电表显示的累计电量。锰铜分流器目前在智能电表产品中使用越来越多,而且高端精密铜锰分流器也在不断改进生产工艺,在精度方面有很大的提升。

此文关键词:智能电表分流器
