精密电流感测电阻比普通电阻器有哪些优势

来源：万利隆电子阅读量：2000发布时间：2019-04-03

精密电流感测电阻在电器设备中是一种非常重要的电阻器，它经常有强脉冲负荷作用于电阻器的应用场合。在这种应用中金属电阻器(金属丝/金属箔)具有最佳的脉冲耐受特性，是任何薄膜电阻或厚膜电阻器所无法比拟的。但常用的线绕电阻器因其固有的圆柱状结构，使其无法直接和系统平面地散热板安装结合，大大影响了其散热效率，当平均功率达到400W左右时，体积往往会很大，此外线绕电阻器是有感的，也不能满足某些应用要求。同类型的厚膜功率电阻器，其脉冲耐受能力，不能满足某些用户的要求。

精密电流感测电阻一般使用的都是高精度电阻，阻值低、精密度高、尺寸小、低温度系数、耐高功率。通常电流感测电阻的阻值会选在1Ω以下，属于毫欧级电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。这种情况下，需要选择高精度的电阻。一般在阻值精密度在±1%（常用字符F表示）以内，更高要求的用途时会采用0.01%精度的电阻。电阻的电气特性是端子与电阻材料的电气特性的综合作用的结果。电阻温度系数（TCR）是一个关键的电气特性，它决定了在很大的工作温度范围内元件的稳定性。

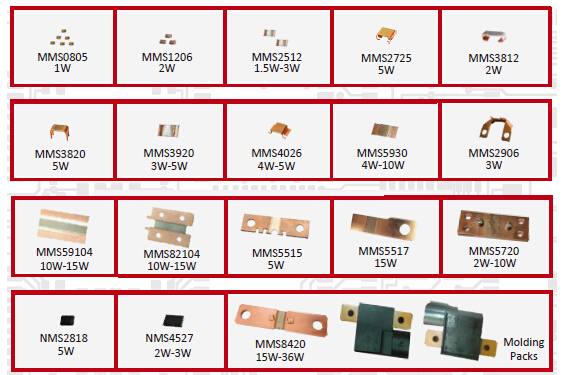

在目前生产精密电流感测电阻技术方案比较成熟，利用这种精密电流感测电阻由合金电阻本体和分别位于合金电阻本体，两端部的端电极熔接而成桥状电阻，在合金电阻本体覆盖有保护防焊层，端电极从内向外电镀有镍层和锡层。精密电流感测电阻结构及生产工艺简单、阻值精确、散热好、耐高温、功率大、成品率高、生产成本低、适合大批量生产。目前主要使用镀镍层和锡层这种散热性能好的材料来提升散热性能，且其脉冲能量低，且脉冲承受能力不强。
