精密分流器采用铜锰合金电阻材料生产最高精度可达±0.1%

来源:万利隆电子 阅读量:2000发布时间:2019-04-17
精密分流器一般采用铜锰合金材料进行生产,市场上很多电阻生产厂家研发的精密分流器一般都用铜锰合金或者康铜合金,这两种类型的精密分流器被广泛推广应用,这种精密分流器可在10%-100%额定电流范围内保证0.1%的采样精度,特别的结构设计有效减小了热电势误差和连接误差,出厂前100%校准达标。

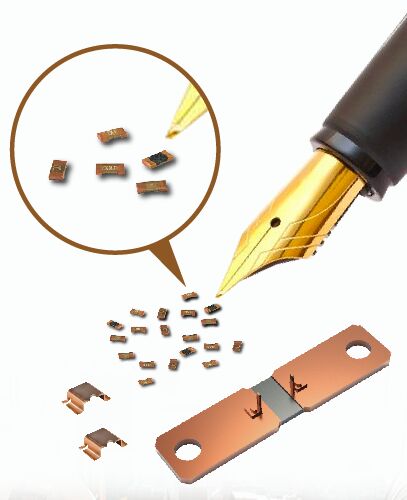

精密分流器

目前很多电阻厂家也推出经济型锰铜合金分流器,这种分流器具有低热电势和低电感的特点,最大电流为600A,最低阻值为50μΩ,最大额定功率为36W。采用四脚开尔文连接,电子束焊接工艺。电压信号输出点结构丰富。适用于电池管理系统、电力电子设备电流检测、变频器、UPS、电机控制 和电子负载设备。

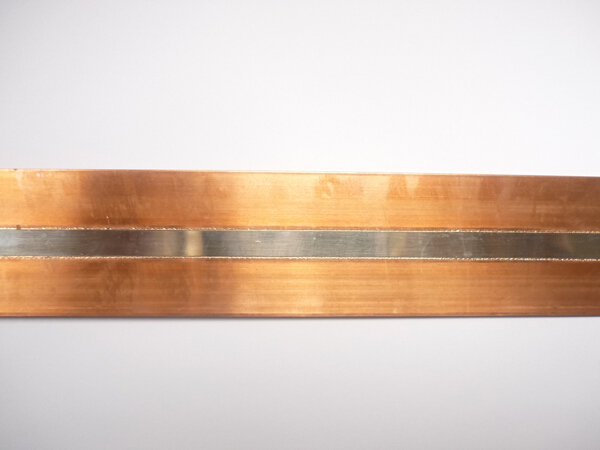

铜锰合金材料

精密分流器最高精度±0.1%,低热电势,温飘±5ppm,最大额定电流800A-1200A,采用螺栓固定,100%依据US-NIST标准校准。分流器采样精度±0.2% 低热电势 温飘±10ppm/℃ 额定输出电压50mV,60mV,75mV,100mV,额定电流10A,20A,30A,50A,60A,75A,100A,200A,300A,400A,500A等等类型,不同厂家生产的精密分流器还是有所区别。
铜锰分流器
精密分流器需要在一个大电流下工作,电阻的表面温升会导致阻值的变化,从而影响到检测精度。要使温度对检测精度的影响降到最小,必须要使用低温飘的分流器,常见的精密分流器由三部分材料组成,即电阻合金材料、电极材料和电阻合金和电极接合部分材料。高端精密分流器在电池管理系统和智能电表行业应用非常广泛,而且这两个行业对精密分流器要求非常高,在对电流检测需要做到高度精准。
