直流电阻测试时会受那些因素影响,直流电阻测试结果不精准如何判断

来源:万利隆电子 阅读量:2000发布时间:2019-04-17
直流电阻测试通常会有很多专业的电阻测试仪器进行测试,在直流电阻测试的时候容易受到很多因素的干扰,这会导致直流电阻测试结果不精准。现场进行直流电阻测试时,影响测试结果的因素很多,如分接开关接触不良,测试时的温度,充电时间,测量接线,感应电压,套管中引线和导电杆接触不良等,都会造成三相电流不平衡。那么有哪些因素影响直流电阻测试呢,下面我们来进行分析。
直流电阻
1、直流电阻测试时相间差,直流电阻线间差或相间差百分数的计算,其中△Rx为直流电阻线间差或相间差的百分数,Rmax为三线或三相直流电阻实测值的最大值,Rmin为三线或三相直流电阻实测值的最小值,Rp为三线或三相直流电阻实测值的平均值。

2、直流电阻测试时温度影响,直流电阻与温度成正相关关系,不同油温下的直流电阻不同。为了与出厂及历次测量的数据比较,应将不同温度下测量的直流电阻换算到同一温度,以便比较。绕组直流电阻温度换算公式为:式中R1,R2分别为在温度t1、t2下的电阻值,T为电阻温度常数,铜导线取235。

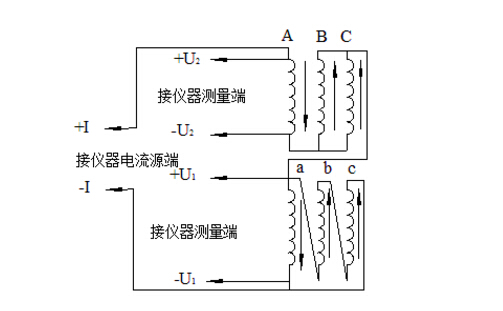

3、直流电阻测试时接线方式影响,对于变压器三相绕组Y连接无中性点引出线或变压器三相绕组∆连接,当三相线电阻不平衡值超过标准时,则需将线电阻换算成相电阻,以便找出缺陷相。
直流电阻
4、直流电阻测试时分接开关影响,在对有载调压变压器进行测量时,若遇测量结果不正确,根据1→n所有分接位置的直流电阻,找出规律,判断是否由有载开关内部的切换开关,选择开关,极性开关接触不良引起的,或是某一档的引线松动造成的。

5、直流电阻测试时接触不良影响,变压器套管中导电杆和内部引线如果接触不良,造成接头发热现象,可以结合红外成像来分析其发热的部位。

6、直流电阻测试时断线影响,三角形连接的变压器绕组,若其中一相断线,没有断线的两相线端电阻值为正常的1.5倍,而断线相端电阻值为正常值的3倍。

7、直流电阻测试时变压器经受近区出口短路后测试结果应与历史数据进行比对。
直流电阻
对直流电阻进行判断分析时,有标准值的按标准值进行判断,若比较结果虽未超标,但每次测量数值都有所增加,这种情况也须引起注意;此外还需进行“纵横”比较,在设备未明确规定最低值的情况下,将结果与有关数据比较,包括同一设备的各相的数据,同类设备间的数据,同容量变压器的相同测量部位数据,出厂试验数据,经受不良工况前后,与历次同温度下的数据比较等,并结合油色谱分析等来进行分析比较,找出故障原因。
