大功率绕线电阻采用冷却方法散热需要注意哪些问题

来源：万利隆电子阅读量：2000发布时间：2019-04-19

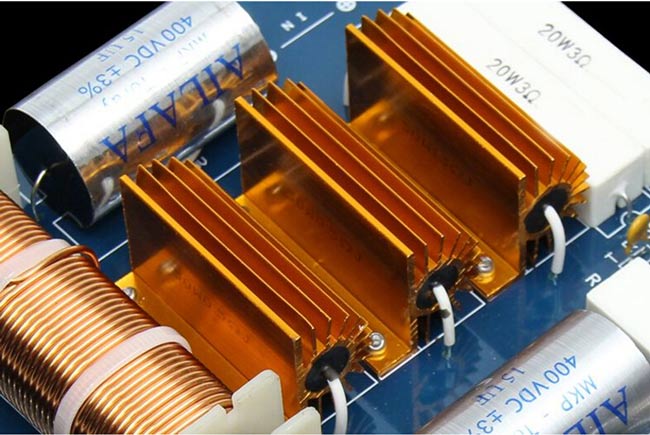

电阻是一种会产生热量的电子元器件，在使用电阻的时候需要进行散热设计，如果电阻散热设计不好很容易导致电阻被击穿或者整个电阻损坏。尤其是大功率绕线电阻器，这类电阻器由于功率大，在工作的时候产生的热量非常多，这时候就需要进行电阻散热设计。目前市场上采用空气冷却使用铝型材散热器、热管散热器等和循环水冷却来对大功率绕线电阻散热，那么需要注意哪些问题呢？

一、大功率绕线电阻采用循环水冷却方式可以大大提高散热效率，可使芯片在较低的温度下工作，提高大功率绕线电阻寿命。但采用循环水冷却方式需要有水循环与处理设备。为防止纯水引起生锈与结冻，一般采用水与醇混合物。混合比例会影响到冷却液的热阻，当混合比例为50%时，其热阻一般增大50%。正常情况下应保证水的流速不小于8升/分。在高温湿热的环境中，空气中的相对湿度比较高，当水温较低，水冷散热器表面的温度低于露点时，表面会结露，影响绝缘。应按标准要求采取措施，适当提高水温，降低环境空气的相对湿度。

二、大功率绕线电阻采用采用强迫空气冷却时，散热器的制造工艺不同其导热系数差距很大，散热面积的插片式散热器的热阻值要比铝合金型材散热器大好多。散热器底板厚度应满足热的传导，特别是应用浪涌电流工作的设备如软启动器需用底板厚20mm以上。翼片的数目与波纹在保证最大散热面积的前提下要考虑流体阻力，翼片的高度与厚度之间的比例要合理。

三、大功率绕线电阻采用安装散热器时应注意其安装位置。器件在散热器上的布局应注散热器的中心位置热阻最小。大功率绕线电阻在一个散热器上安装多个功率器件时，如大功率绕线电阻发热功耗不一，对产生大功率绕线电阻应给予最大的面积。安装模块的散热器表面，应注意平面度和表面粗糙度。表面如有凹陷会直接导致接触热阻的增加。为使接触热阻变小，在散热器与大功率绕线电阻的安装面之间应均匀涂一层极薄的导热硅脂。

通常采用以上三点就可以很好的进行大功率绕线电阻的散热，不过由于大功率绕线电阻使用环境会发生变化，每一种大功率绕线电阻的散热方式都会有所不同，根据现场环境进行大功率绕线电阻散热方式的选择非常必要，这样才可以准确的判断采用何种大功率绕线电阻散热方式。
