精密电阻差分测量与精密电阻快速采样测试

来源：万利隆电子阅读量：2000发布时间：2019-04-23

电阻测量方式有很多，常用电阻表进行测量，使用这种方式完全脱离电路，并且可以直接测量。在直流稳压状态下测量电阻，在线测量电阻两端电压和流过电阻的电流，根据电阻的阻值等于电压除以电流来计算出电阻值。而在测量电池内阻事后，需要外接已知电阻，测量已知电阻两端电压和流过的电流，在进行计算电池内阻，而相对精密电阻来说使用电桥电路测量计算精密电阻最为便捷。

精密电阻放在什么位置可以根据测试的需求来决定，看看是需要测量整个系统的电流还是其中某一部分，例如处理器或者WiFi模块。通常一个被测件都有好几个测试点可选。列如精密电阻应用案例里面，PicoScope的差分输入通道效果十分理想，因为每个通道可以连到一个精密电阻两端，正负极可以任意连接到供电电源一侧或者用电电路一侧，不用担心地短路或者形成地环。这些失误在使用传统台式示波器的时候很容易发生。

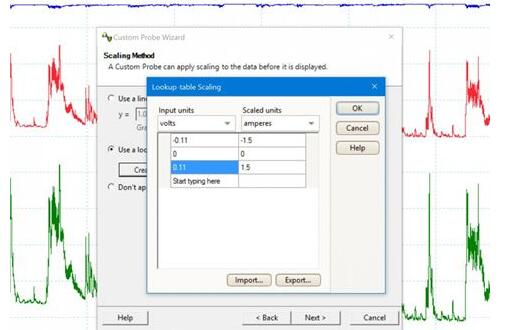

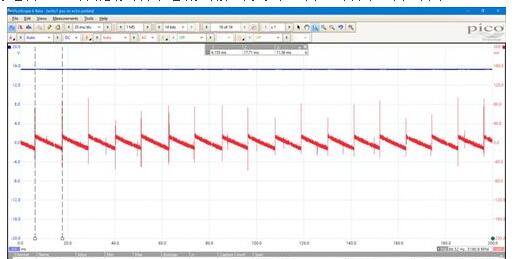

精密电阻器件消耗的电流，比如微控制器或者存储器的耗电电流可能以微秒级的速率急剧变化，要想抓到这些快速变化的值，需要测试仪表有足够的带宽和采样率。 PicScope的带宽是20MHz，采样率400MS/s，是测量快速变化电流的理想选择。

如果电子设备在不同工作模式下的电流差别很大，并且变化频率很快，那么测量它们将是个不小的挑战。通常这些设备在休眠状态只消耗微安级别的电流，然后突然之间切换到工作状态下就会消耗毫安甚至安培级别的大电流。因为休眠电流本身很小，切换工作模式的变化范围又很大，所以不适合用直流电流钳来测量，更为常用的方法是测量一个小的精密电阻两端的压降。
