可变电阻器模式下数字电位计如何结合使用分立电阻器

来源：万利隆电子阅读量：2000发布时间：2019-04-24

数字电位计是数控可变电阻器，可取代功能等同的机械电阻器。尽管数字电位计在功能上与机械电位计类似，但在技术规格、可靠性以及可重复性等方面极为出众，适用于许多设计。电位计的作用是通过改变设备电阻来调整电压或电流。在变阻器模式下使用数字电位计，并将其与分立式电阻串联，可以线性化输出。这种设计虽然简单，但要维持系统精度，必须考虑一些设计因素。

出于不同原因，机械电位计和数字电位计都具有一定的电阻容差。对于机械电位计，容差可能因实现可重复值的难度而变化。对于数字电位计，虽然制造工艺也会造成容差，但与机械电位计相比，其值的可重复性高得多。

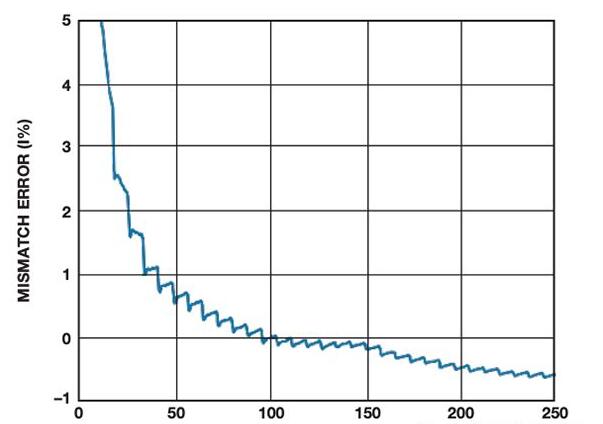

分立式表贴电阻器的失调可能低至1%，而有些数字电位计的端到端电阻容差则可能高达20%。这种不匹配可能导致分辨率下降，结果可能造成严重问题，在无法实施监控以补偿误差的开环应用中尤其如此。在可以实施监控的应用中，因数字电位计本身极其灵活，因而可以通过简单的校准程序来调整数字电位计的游标位置，并针对任何失调进行调整。

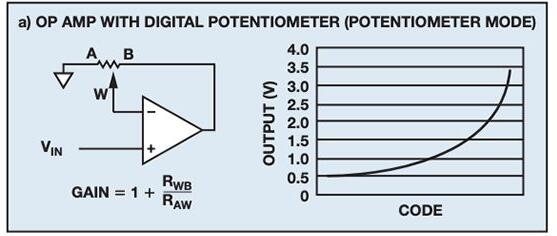

数字电位计产品组合的额定容差范围为1%至20%，以满足最为严苛的精度和准确度需求。某些数字电位计经过误差容差出厂测试，并将结果存储在用户可访问的存储器中，以便在生产时实现电阻匹配。在电位计模式下使用数字电位计，则在电阻从零电平增至满量程的过程中，必须知道数字电位计的传递函数。随着RAW间的电阻增加，RBW间的电阻降低，这会形成对数传递函数。对数传递函数更适用于人耳和人眼响应。

最后一种方法是使用ADI digiPOT+产品组合独有的线性增益设置模式。通过专有架构对各个RAW和RWB串的值进行独立编程。运用此模式可通过固定一个串RWB输出和设置另一个串RAW的方式来实现线性输出。这种方式类似于将变阻器模式下的数字电位计与分立式电阻结合使用，但整体容差误差低于1%，并且无需任何额外的并联或串联电阻。
