精密线绕电阻与大功率绕线电阻之间有哪些不同之处

来源：万利隆电子阅读量：2000发布时间：2019-04-25

绕线电阻是一种比较常见的电阻器，这种生产结构的电阻器在很多地方都有应用，绕线电阻也分为很多种类型，有精密绕线电阻也有普通绕线电阻，此外还有大功率绕线电阻与小功率绕线电阻器。在很多时候精密绕线电阻与大功率绕线电阻之间存在什么关系，很多人都不是很清楚它们之间的关系，下面我们来分析这两种电阻。

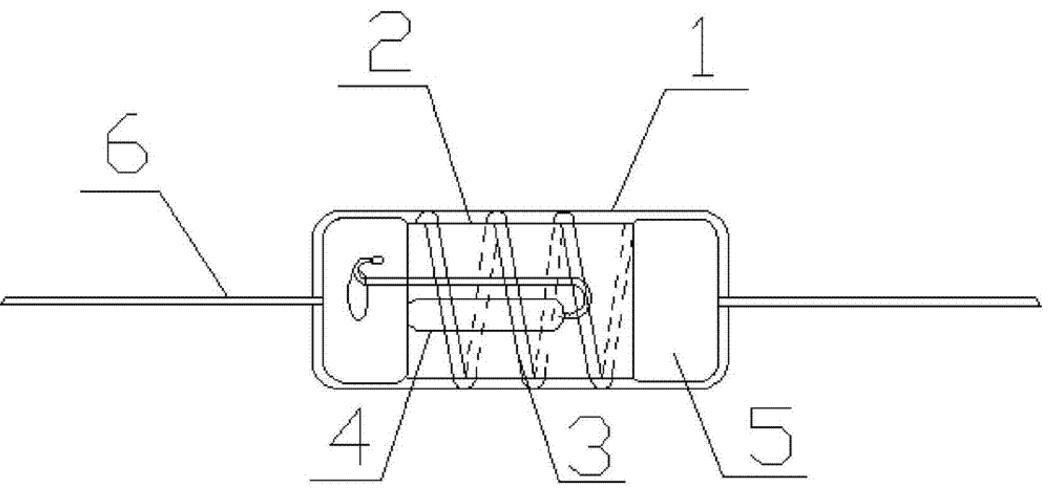

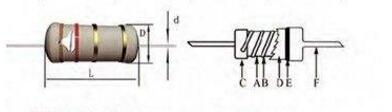

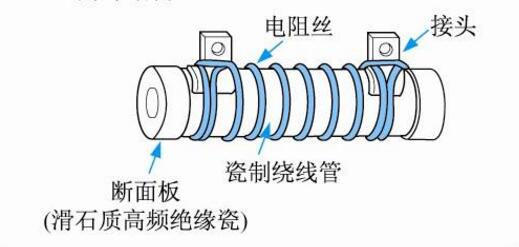

我们知道线绕电阻的制作方法一般是将绝缘电阻丝缠绕在特定直径的线轴上。不同线径、长度和合金材料可以达到所需电阻和初始特性。由于线圈结构，线绕电阻成为电感器，圈数附近会产生线圈间电容。为提高使用中的响应速度，可以采用特殊工艺降低电感。不过，这会增加成本，而且降低电感酌效果有限。由于设计中存在的电感和电容，线绕电阻高频特性差，特别是50kHz以上频率。

无论是精密线绕电阻和功率绕线电阻在加工过程中，电阻丝内表面收缩，而外表面拉伸。这道工艺产生永久变形，相对于弹性变形或可逆变形，必须对电阻丝进行退火。永久性机械变化会造成电阻丝和电阻电气参数任意变化。因此，电阻元件电性能参数存在很大的不确定性。

此外精密线绕电阻初始误差可以低至±0.005%。TCR每变化一掇氏度，电阻的变化量可以达到3ppm/℃典型值。不过，降低电阻值，线绕电阻一般在15ppm/℃到25ppm/℃。热噪声降低，TCR在限定温度范围内可以达到±2ppm/℃。

精密线绕电阻和功率绕线电阻，其实两种在使用过程中要根据不情况下进行使用。精密线绕电阻ESD稳定性更高，噪声低于薄膜或厚膜电阻。功率线绕电阻和精密线绕电阻作为线绕电阻主要应用。功率线绕电阻使用过程中会发生很大变化，不适于精密度要求很高的情况下使用，而精密绕线电阻器可以在很多高端仪器上进行使用，并且根据不同精度要求使用不同类型的精密绕线电阻。
