分压电阻在数字电压表精确测量电压中有哪些影响。

来源：万利隆电子阅读量：2000发布时间：2019-04-26

数字电压表是我们常见的一种仪器，在很多地方经常使用到，而且有些高精密仪器要求对电压的输入非常精准，这时候就需要高精准的数字电压表，这些电压表一般都会采用电阻器进行设计，而且都要用电阻分压。一般的数字万用表输入阻抗都有10M，最低档位输入电阻会是1M，使用的分压电阻阻值是比较大的，目前最常用的是万用表ADC方法，也就是我们常说的双积分法。

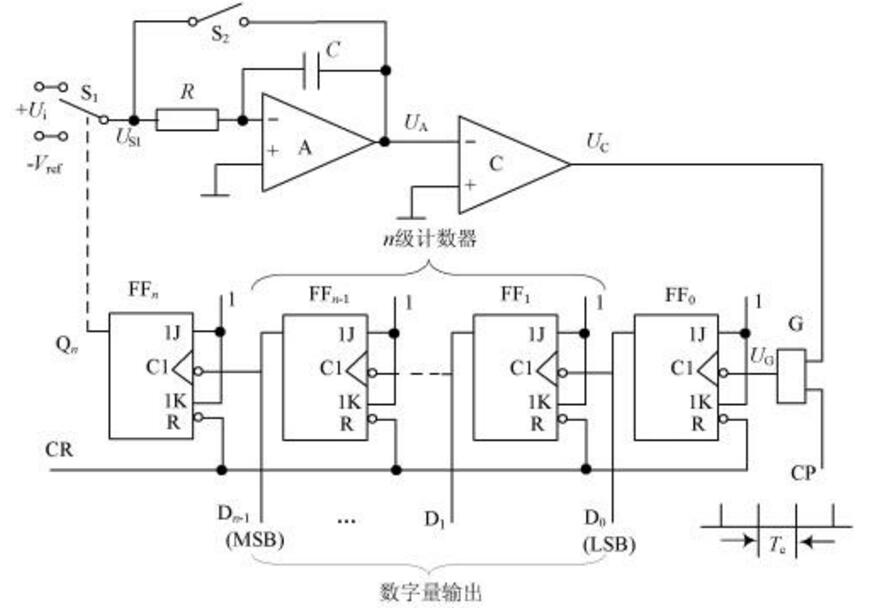

数字万用表双积分ADC将待测电压和基准电压在同一积分电路上进行积分，当两者的积分结果相等时，两者电压的比例等于所用时间的反比，这样就把电压转换为时间进行测量。数字电路中高精度的时间测量是相对容易，这样可以经常精准的测量出数字电压表的电压值。

我们知道电阻都具有噪声问题，如何处理在数字电压表中电阻热噪声问题。我们在在使用双积分ADC时的一般影响很小，因为双积分ADC不使用采样保持电路，测量结果是积分时间内待测电压的平均值，而数字万用表的积分时间往往都在几十到几百毫秒级，对电阻噪声的抑制能力是很强的，这也是万用表读书刷新比较慢的原因。

由于数字电压表测量结果是较长时间的平均值，所以对使用双积分ADC的大部分万用表来说，电阻的热噪声对测量结果影响不大。并且由于待测电压和基准电压在同一积分电路上进行积分，所以积分电路的元件参数对测量精度也没影响不大。影响精度的主要是元件的稳定性，列如基准电压和分压电阻的漂偏移情况、非线性积分电容的损耗、带有直流分量的噪声热电势等等因素有很大的关系。对于分压电阻来说，如果向测量更精准就需要采用高精密电阻器。
