电流检测电阻设计解决方案
来源：万利隆电子 阅读量：2000发布时间：2019-06-26
现在的电子产品具有更多的功能，使用电阻产品和其他电子元器件的类型也非常多，工程师们不得不设计精密的系统，这就需要使用更多高精密电阻器，通常以“创造性”满足严格的功率预算，以保持高能效。另外在电流检测电阻方案中，预测系统的维护和保护需要快速反应系统的响应，一个关键功能是监测系统的电流消耗和压降，从而实现电路最好解决方案。

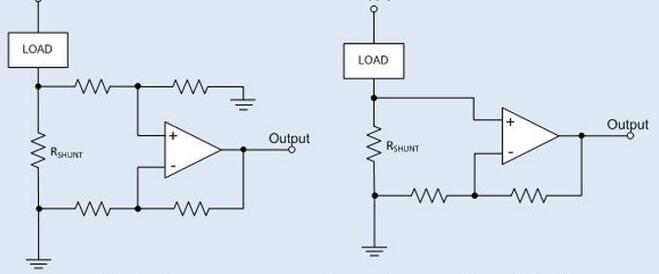

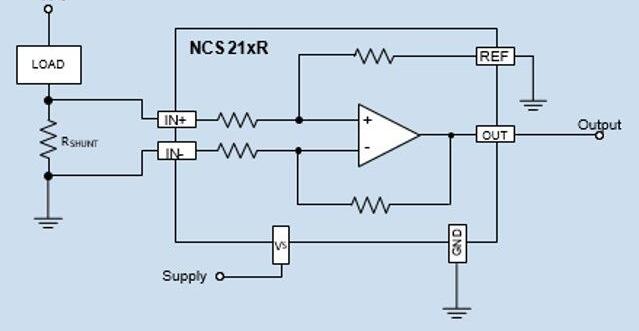

在所有的电流检测法中，使用放大器监测分流的电流是到目前为止最常用的方法。电流检测可以使用电流检测放大器或带有外部增益设置电阻的运算放大器来实现。这两者的选择，取决于性能要求和物料单(BOM) 的目标成本。普通的运放电流检测需要2至4个精密的电阻，集成精密的电阻，带有外部增益设置电阻的运算放大器电流检测。
从电流检测电阻性能的角度，增益设置电阻之间的不匹配会影响电流测量的精度，继而影响并联器件的尺寸。其他设计考虑因素包括器件规格，输入偏置电压、共模抑制、增益误差、并联器件尺寸、分流位置和PCB布局。
电流检测电阻在实际应用过程中，选取了四个放大器，比较从通用到精密放大器的性能优势。我通过集成增益设置电阻，以获得更好的匹配和共模性能，其他的则需要外部电阻网络。假设在三个放大器性能比较中使用了匹配的电阻网络。我们提供最高的精度和极高能效的方案，就可以测试出我们想要的电流检测电阻产品。
从BOM成本的角度，一个匹配良好的电阻网络将贵到足以抵消使用通用运放节省的成本。虽然电流检测电阻电阻中的放大器贵，但当比较完整的电流检测方案成本时，它们很可能比运放方案更便宜。
