采样电阻上寄生电感对电流采样系统影响
来源：万利隆电子 阅读量：2000发布时间：2019-07-11
对于高频开关系统，当使用采样电阻测量电流时，往往发现测量信号上会叠加过冲信号。比如用采样电阻测得正弦纹波信号上叠加了过大的干扰幅值信号，脉冲纹波信号上叠加了过冲或者震荡干扰信号，有用信号上叠加了过多的高频干扰信号等。这些问题产生的根源在于采样电阻上寄生的电感或者PCB走线带来的寄生电感，这些电感在采样电阻很小的时候，比如1mΩ采样电阻都会产生的影响会很大。
在对采样电阻上寄生电感对电流采样系统影响进行探讨之前，必须对采用电阻寄生电感测量系统进行分析，因为对于小信号干扰信号的测量本身就存在着很多探讨和研究。观察到采样电阻的异常信号到底是真实的干扰信号还是因为探头引入的干扰信号，需要设计和研发者谨慎对待，否则会带来冗余设计或者使得简单问题复杂化。对于采样电阻小信号的测量，需要使用高精度和高速度的探头和示波器，采样电阻测量方式要正确，这里对此测量系统不做讨论，只是作为提醒提供给设计和研发人员。

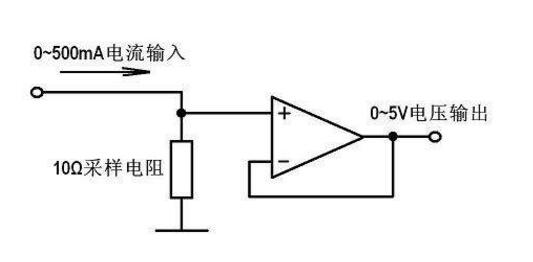

在一个等效的反映寄生电感对电流采样系统产生影响的仿真原理构思。输入信号是一个电压方波信号，频率为100kHz，此信号经过对采样电阻测量之后，电流纹波是一个100kHZ的正弦波信号。其中用来测量和反映理论应该产生的电流纹波信号，用来测量实际流过采样电阻和寄生电感后产生的电压信号。
在采样电阻测量系中，我们可以看出绿色的波形代表理论上应该输出的电压纹波信号，而黄色的波形代表实际经过采样电阻和寄生电感后输出的电压纹波信号。从这些结果正弦信号变成了三角波信号，而且三角波信号的幅值高于正弦波信号的幅值。
