功率型和精密型线绕电阻器

来源:万利隆电子 阅读量:2000发布时间:2019-07-17
绕线电阻大致可分为两类,功率型绕线电阻和精密型绕线电阻。绕线电阻一般应用于电流和温度传感器和电位计,功率型绕线电阻和精密型绕线电阻可用于非常广泛的电子产品重要。功率型绕线电阻适用于高功率应用。范围从0.5瓦到1000瓦以上不等。精密型绕线电阻可根据涂层类型分为不同类型,外层硅树脂用于最低的耗散水平。这种精密型绕线电阻,能够承受高于环境温度300°C的温度上升。
线绕电阻
绕线电阻采用这种涂层是釉瓷。这种传统涂层在低温下具有良好的绝缘性能,但在全额定温度下,绝缘性能要低得多。这种特性使其越来越不常见。最大工作表面温度高达400°C/TCR的变化范围为75至200 ppm/°C。典型电阻值在1Ω至10 kΩ之间。Microhm-Nual系列是一种典型的电力金属膜线绕电阻器

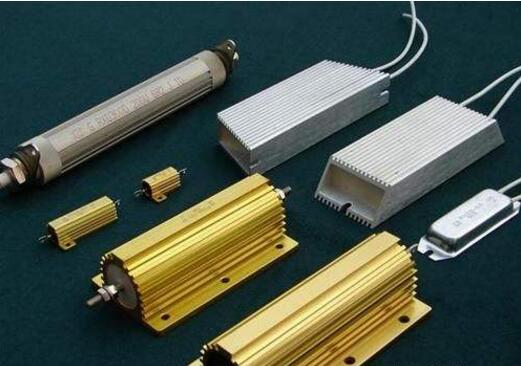

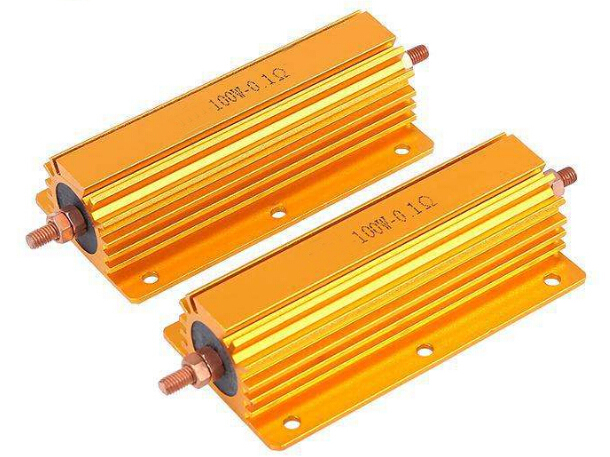

对于绕线电阻最高的散热问题,绕线电阻通过一个铝制外壳,带有散热片。这些散热片提供了更大的散热面积,让绕线电阻在不损坏的情况下处理更多的功率。这些绕线电阻有陶瓷芯和硅树脂涂层,封装在铝挤压件中。表面经过阳极氧化处理,以保持良好的绝缘电阻。这些绕线电阻器的典型额定功率为25至50瓦。这假设电阻将安装在金属表面上,这样热量可以更好地消散。最高表面温度约为300°C,当欧姆值高于50Ω时,TCR较低,约为25 ppm/°C。对于较低的电阻值,TCR通常较高。

线绕精密电阻

高精度线绕电阻器,通常用于精密音频衰减器、测量电桥和校准设备。电阻值公差的典型值为0.1%或更好。电阻的温度系数约为5 ppm/°C,比大多数金属膜电阻(约为25 ppm/°C)要好得多。稳定性相当好,在满功率额定值下运行一年,其值如35 ppm变化。这些高精度线绕电阻器的温升通常低于30°C。

因此,高精度线绕电阻器可以涂上环氧树脂材料。在实践中,设计师可能会决定,对于特定的电路应用,高精度线绕电阻器需要在设计值的±0.05%范围内。为了考虑老化、TCR和其他参数,设计者可以指定公差为±0.01%。这可确保电阻器在一段时间内和不同的电路条件下保持在所需的电阻范围内。这些高精度线绕电阻器极大地固定了精密仪器的应用,如MICROHM的线绕精密电阻MPF系列和EE系列。
