电表分流器反馈电流信息,电表分流器应用选择

来源:万利隆电子 阅读量:2000发布时间:2019-08-13
电表分流器主要在智能电表中广泛应用,大多数电表分流器测量电表的电流和电压,计算两者的乘积得出功率 ,电表功率对时间求积分就是所使用的电能,通常有两种测量电线中电流的方法。第一种方法使用分流电阻直接测量电流;第二种方法使用隔离变压器间接测量次级绕组的电流。大多数智能电表都采用精密分流器作为智能电表的测量电流,因为精密分流器精度提高,可以准确的反馈电流标中的电流。

分流器应用选择

我们通过直接连接和变压器,模拟电路前端设计中需要决定是选择直接测量电流或电压,还是通过变压器测量。低成本仪表会使用直接连接进行测量的方法,它以牺牲性能为代价而降低了成本。直接连接式电表与传输线路直接相连,一般是在电流输入通道上安装电流检测分流电阻和或在电压输入通道上安装电阻分压器。

分流器应用选择

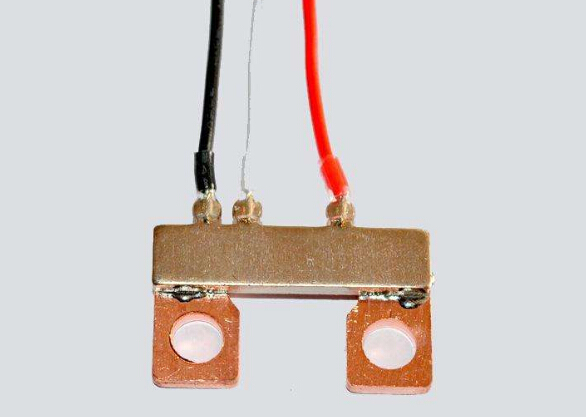

测试中,我们给出了在电流和电压输入通道上直接连接电表的分流器解决方案。此类电表具有一个热地,所有交流信号都是以热地为基准测量的。电表分流器件允许输入低于热地 1V 的负电压信号。另外一种方案是我们直接连接电表方案,通过精密分流器是一小片带有许多安装孔和接线端的金属,一般由锰和铜制成。它其实是一个简单的电阻,其两端的压降与流过的电流成正比。分流电阻阻值通常为 10µΩ 到 550 mΩ,因受到自身发热的限制,无法用在电流很大 的电表。
分流器应用选择
智能电表功率消耗在2W的居民使用来说,使用精密分流器要的电阻系数相对较低,可以满足功耗要求,使用大电流对于功耗在2W的时候,精密分流器电阻率为1.6w,其他的功耗是其他部件消耗,如果使用分流器用在电表设计中所带来的功率消耗就太大了,因此根据不同的情况对电表分流器金属选择使用,这样可以有效的介绍电表功耗,保障电流分流器正常稳定工作
