分流器安装在垂直位置锰铜电阻叶片上有什么优势

来源:万利隆电子 阅读量:2000发布时间:2019-08-16

分流器产品在许多电阻厂家中都有一定出货量,分流器其实是一种分流电阻器,我们虽然把分流器用shunts resistor表示,但它还是和电阻一样统称在电阻栏目,目前分流器种类比较多,比出名的分流器有MMS8420、MMS3920等型号,主要应用在电流检测产品中,尤其是新能源汽车中的BMS电池管理系统中,经常可以看到这些分流器的大量使用。分流器安装上也是有非常多的技术要求,有的时候分流器安装在垂直位置锰电阻叶片,那么这些方法有什么优势呢,下面我们来具体分析一下。
分流器

分流器应安装在垂直位置的锰电阻叶片,以促进空气的自由对流。如果垂直安装不实用,强制空气冷却或增加散热器的块可以降低工作温度。锰的叶片绝对不能超过+145℃,否则可能会发生永久性的电阻变化。当电流大于或等于100A时,产生的大部分热量通过分流端子传导到连接母线或电缆中。因此,有必要确保并联端子与导体端子之间有良好的接触,并且导体具有足够的截面,以使并联端子的温度不超过145℃(建议为125℃)。

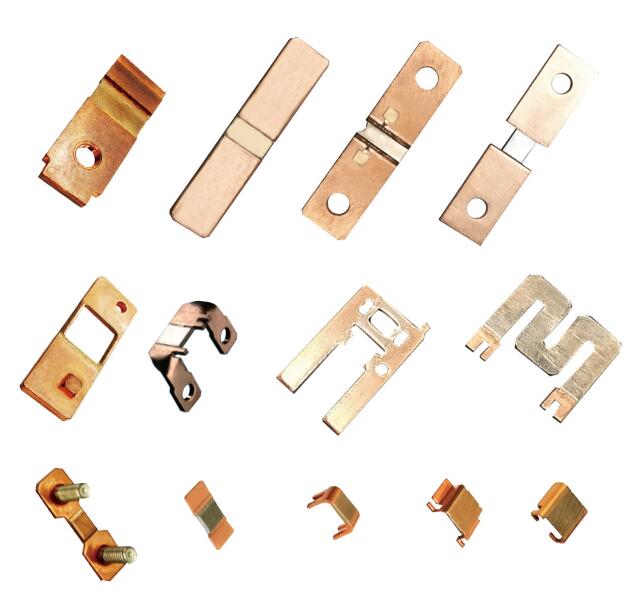

分流器
如果分流器安装在外壳内,则必须注意确保足够的冷却。如果所有封闭设备的功率密度大于1/4瓦特/平方英寸,则必须以通风口或风扇的形式提供额外的冷却。分流器的安装方式也必须能够保护它们免受热膨胀力的影响母线或短路力。在高脉冲电流、高振动或高温应用中可能需要柔性布线。

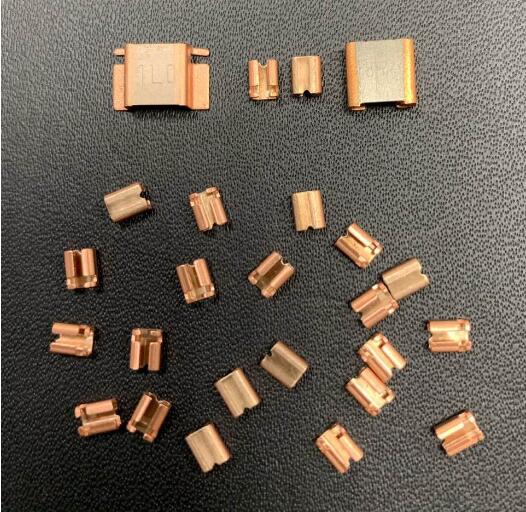

MMS1216分流器

在可能的情况下,所有分流器都应安装在电路的接地侧。对于大于750VDC的电路,由于并联底座的介电强度,RS分流器必须安装在接地侧。目前分流器产品应用最多的市场领域主要有太阳能发电、风力发电、重工业、焊接、电镀、蓄电池充电器等。随着分流器产品不断提升,目前出现一些小型化分流器,列如MMS1216分流器产品就是最好的列子。

此文关键词:分流器
