电阻点焊质量在线监测方法

来源:万利隆电子 阅读量:2000发布时间:2019-08-22

电阻点焊质量在线监测方法是目前最好的检测方法之一,解决了现有点焊质量监测技术存在的问题,建立电阻点焊实际生产过程中多个工艺参数及其衍生的反映点焊热过程变化的动态电阻信息与点焊质量的关系。在数据采集之前,需要用户根据实际焊接工艺规范输入点焊焊接参数,通过设置阈值的方法,避免杂波信号对检出焊接信号的影响;检测出焊接信号后,依据每段脉冲间隔时间判断是否为多段电流脉冲焊;根据公式:

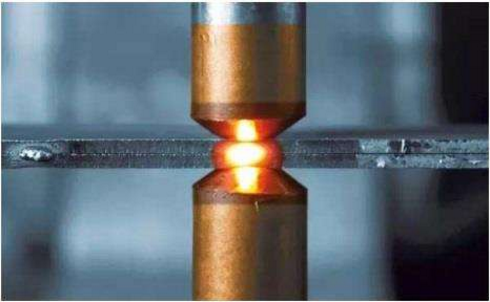

电阻点焊
电阻点焊质量在线监测方法,其特征在于提取建立系统所需数据。动态电阻数据经过最小二乘法非线性曲线,这样得到点焊过程中动态电阻曲线,内置多种数学拟合模型,根据连续函数求导找出稳定点;或者通过递推点求均值方式平滑处理得到点焊过程中动态电阻曲线,离散点相邻两点斜率趋势寻找稳定点;
电阻点焊
计算整体动态电阻曲线的稳定点个数,以及稳定点处的时间坐标参数、电阻值;绘制动态电阻曲线于横轴为时间t,纵轴为电阻值R的网格坐标系中,横坐标以焊接信号开始点为零点,每份为一个周波,设为20ms,进行等距划分为h等分,每等分按照阻值大小记录出每等份的阻值区间,每等分稳定点数,纵坐标则进行虚线划分,以便于用户观察动态电阻曲线;

电阻点焊

建立监测模型需要对动态电阻曲线进行特征提取,以数据采集频率5kHz为例,若全部将焊接有效点用作特征维数进行聚类分析,必然造成维数灾难,所以必须对数据进行处理;将动态电阻曲线绘于网格坐标系内,即为特征提取做准备,以电阻最大值,最小值,稳定点数,稳定点处时间坐标与阻值,每等分电阻均值为特征量。
此文关键词:电阻电阻点焊
