四线并联分流器各种型号规格参数和四线分流器优点

来源：万利隆电子阅读量：2000发布时间：2019-08-29

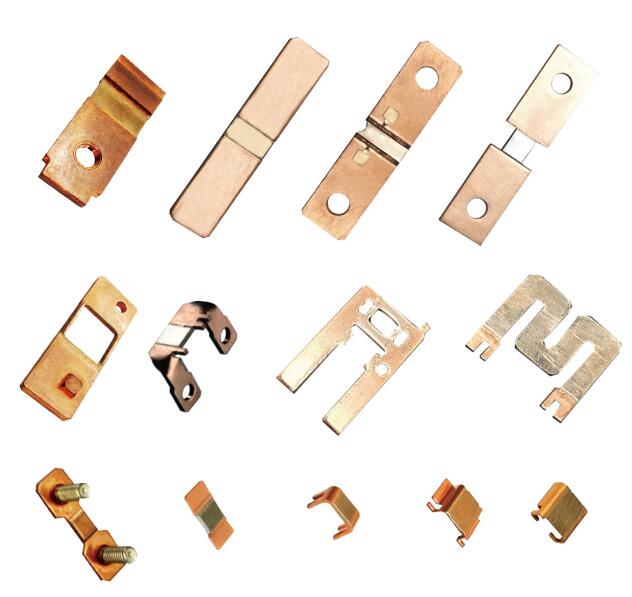

四线并联分流器是分流器产品中一个比较常用的类型，四线并联分流器在一些特殊的产品应用非常有优势，因此市场上有各种型号的四线并联分流器，而且四线并联分流器的规格参数都有所不同。四线并联分流器是并联电阻由均匀电阻元件组成，因此四线并联分流器不会产生附加电感。

四线并联分流器在医疗技术或精密测量等高精度设备应用中具有非常重要的作用，分流器精度是这些产品质量保证的关键因素。此外，这些四线并联分流器具有高测量精度和抗热冲击的特点，它们有各种尺寸，包括比标准芯片电阻大得多的版本和低于100ppm /K的TCR。四线并联分流器可在155℃的最高温度下工作，输出功率可达36W。它们的电阻值可以达到低个位毫欧姆范围。

最佳电阻值很容易确定:仍能给出足够精确结果的最低测量电压除以测量范围的最低电流值。产量越高，分流越小;更广泛使用的是具有特殊连接几何形状和大小的特定于客户的版本。由于并联电阻相对于其他电阻技术来说比较昂贵，所以可以在小批量和测试样品中使用。

四线并联分流器有四根导线，在电流通过两个连接点，电压在另外两个连接点测量。分流器上的电压降可以通过内部开尔文连接来确定，从而消除测量误差。四线并联分流器用于两种情况:第一，当线路和接触电阻相对较高时，与测量电阻相比，不可忽略。第二,当电阻值低于10 mΩ。由于导体的电阻值也在毫欧姆范围内，因此必须加以考虑。
