精密电阻应用射频的频率响应有非常关键的作用

来源：万利隆电子阅读量：2000发布时间：2019-09-12

精密电阻应用射频产品中有很长的历史，精密电阻凭借电阻的高精度和稳定好的优点在这些产品中被广泛的采用，当考虑精密电阻时，精密电阻的阻值不是唯一需要考虑的重要因素。像任何其他组件一样，有许多重要的事情需要考虑。我们主要根据电阻、公差、功率、TCR、尺寸和类型的要求推荐选择精密电阻。精密电阻在射频等特殊应用中，频率响应也是需要考虑的关键参数之一。

理想情况下，精密电阻应作为纯电阻，没有任何其他类型的元件的任何特性，当他们在直流电路中使用时，他们这样做。然而，在交流电路中，一些精密电阻可能具有某些特性，使它们不适合于特定的用途。在高频下，一些精密电阻还具有电容和/或电感特性。正因为如此，它们将具有一种叫做电抗的特性，类似于精密电阻，但依赖于通过元件的交流信号的频率。精密电阻器的频率响应告诉我们，在什么频率下，精密电阻器仍然作为纯精密电阻器工作，而与这些其他类型的频率相关的元件没有任何显著的影响。

碳合成电阻虽然不如电影类型电阻在大多数其他方面,作为纯电阻在兆赫频率(MHz)范围(至少那些阻力低于10 kΩ)。Microhm提供碳电阻NKT系列、NTF系列以及薄膜类型，包括PMRY系列、NTP系列等都有精密电阻。具有螺旋结构的薄膜型电阻确实倾向于表现出电感的特性(基本上是螺旋缠绕的线圈)，但这通常不是一个问题，直到使用频率在MHz范围。薄膜型电阻没有一个螺旋轨道，如表面安装电阻保持纯粹的电阻高达数百兆赫。

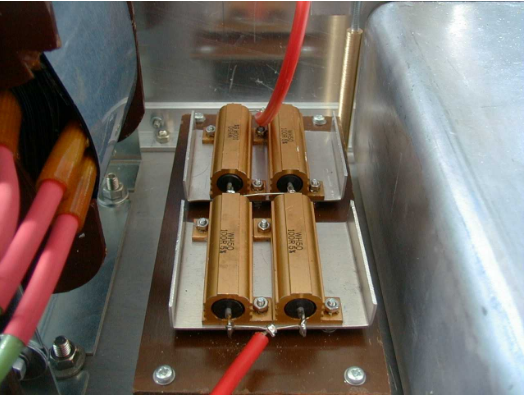

频率响应最差的电阻是线绕式电阻，这并不奇怪，因为它们的结构实际上是一个线圈——就像电感一样。因此，在任何频率超过几百赫兹(Hz)的电路中使用线绕电阻时，必须考虑电感和电抗效应。绕线电阻用于高功率应用程序和几个KΩ抗性中可用。在电阻较高的情况下，可以使用大功率金属薄膜电阻，虽然它们的额定功率不像某些线绕式电阻那么高，但它们的频率响应要好得多，例如MPF系列精密电阻，因此在很多情况下选择精密电阻确保稳定才是最重要。
