4端电阻工作原理以及4端电阻器如何使用

来源:万利隆电子 阅读量:2000发布时间:2019-09-19

4端电阻器也是我们常说的四脚电阻器,这种电阻器在很多电子产品中都有应用,我们常见的水泥电阻器中一般有两脚,一些金属薄膜电阻也有两个脚电阻,4端电阻器一般是高精密电阻器,这种电阻器在汽车电子上使用非常多,4端电阻器一般采用金属箔电阻生产技术,具有高精度、高稳定性和低温漂设计等等优势。

4端电阻器如何使用

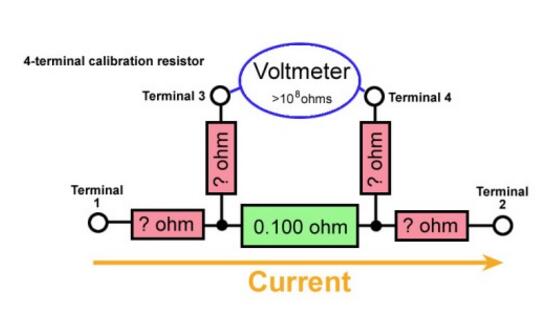

在4端电阻器中,超精密电阻器(绿色)通过小型但未知的电阻(红色)连接到4端。这些未知电阻是由引线电阻、螺杆端子电阻、连接线电阻等多种误差源组合而成。这些未知电阻的典型值从0.01欧姆到0.2欧姆不等,而且这些值通常不稳定。例如,当您松开或紧固螺丝时,或者当您替换较长的测试引线时,这些值会发生变化。
4端电阻器如何使用
为了使用4端电阻,我们从1端施加一个电流到2端。它是电流,所以终端1和终端2的未知电阻不影响电流的大小。无论电阻大小,从T1到T2,每秒通过的电子数是相同的。电压表通过连接在3号和4号终端上的未知电阻测量超精密电阻上的电压降。与未知电阻相比,电压表的输入阻抗非常非常高,所以未知电阻基本上没有影响(通常小于0.1 ppm)。电流流过0。1欧姆电阻,不受未知电阻的影响,我们测量过0。1欧姆电阻上的电压,不受未知电阻的影响,这就是4端电阻的工作原理。
4端电阻器如何使用
那么当我们使用这种电阻时我们要担心什么误差呢?我们通常用百万分之百(PPM = 0.0001%)来度量这些错误。误差有五个主要来源:校准不确定度、电感、温度、老化和金属对金属接触。电阻制造商,如Microhm Electronics,总是尽量避免这些错误,特别是对高端4端电阻,以便成为一个更好的电阻供应商。
