精密分流电阻器用作并联电阻会产生那些问题和影响
来源:万利隆电子 阅读量:2000发布时间:2019-09-23

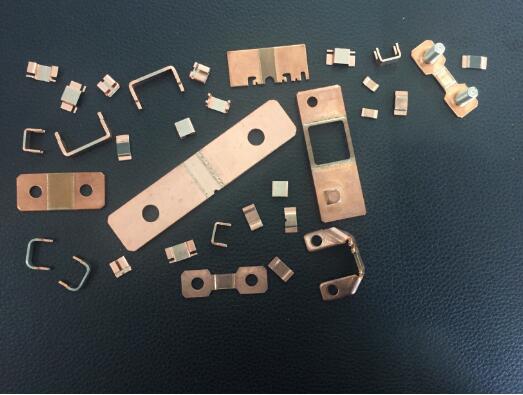

精密分流电阻器一般都是合金电阻类型,通常采用合金材料生产研发,这种分流电阻器一般用作电流检测,这种电路中使用的精密分流电阻一般不仅仅是一个,也有可能几个分流电阻一起并联使用,这就产生并联电阻。那么分流电阻几个并联在一起会产生那些问题呢,下面我们咨询分析一下精密分流电阻一起并联会产生那些问题。

几个分流电阻一起并联使用尽管表面上看,电流分流电阻并不像他们看起来那么简单。特别地,并联电阻的电阻实际上由三个电阻组成。首先,这是并联电阻本身的电阻。然后是并联电阻导线的电阻和连接到并联电阻的印刷电路板上的导线。
通常精密分流电阻是微不足道的,但电流分流电阻通常有非常低的值。在大电流测量中,即使很小的铅电阻也会引起测量误差,因为它们不是制造商并联电阻电阻规格的一部分。Microhm电子提供从0805到8420的并联电阻,功率可达36W,电阻可降至0.05 mOhm。

精密分流电阻为了避免外部铅电阻带来的测量误差的一种方法是通过对双端并联电阻运行单独的感测跟踪来创建开尔文连接。在这种配置中,大型电路板跟踪携带电流进出电流分流电阻。小得多的痕迹,不是在主电流流,但定位尽可能接近并联电阻的电阻元件,撷取跨并联电阻的电压,并传达该电压给AFE。将电流携带端子与传感端子分开定义了开尔文连接。
由于这两个感应电阻与放大器或ADC的高阻抗输入端相连,因此流过它们的电流非常小,这使得它们的电阻的临界性远远小于载着高电流进出并联电阻的导线的阻值。因此,通过传感器电阻的电压降是相当小的,并不是电流测量误差的一个重要来源。
