三极管开关电路如何正确选择一颗合适精密电阻器

来源:万利隆电子 阅读量:2000发布时间:2019-10-10

精密电阻器应用三极管开关电路比较常见,根据三极管的参数及开关特性,用于电路组成形势及驱动功率综合考虑设计精密电阻器。驱动电阻的大小选择是根据开关三极管的放大倍数和驱动功率的大小来选择!既能安全可靠地让三极管工作于饱和状态,又能让三极管有效地工作于截止状态,同时也可以有效的使用精密电阻器

精密分流器

三极管是比较重要的开关元件,三极管工作在饱和与截止两个状态,只要切断基极电流就可以了,饱和状态要选取多大的精密电阻器这个需要精密的技术,我们在三极管电路中要确定最大集电极电流,也就是我们常说的开关负载的工作电压与负载的电阻比值,最大工作电流除以三极管的放大倍数,就是基极工作电流,为基极提供电流的电压,除以基极电流,就是基极精密电阻器的值。

如果精密电阻器控制电流大,比如有几安,就要用大电流三极管,如果输出电流只有1毫安以内,这时就要用大电流达林顿管来做并关元件,或者加一个三极管与开关三极管联级,提高放大系数,保证以小电流控制大电流开关。目前精密电阻器在这些电路使用中比较常用,而且使用的精密电阻器的精度也是有所不同。

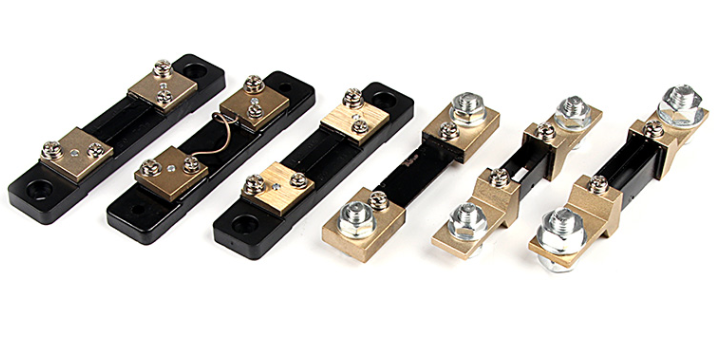

精密分流器

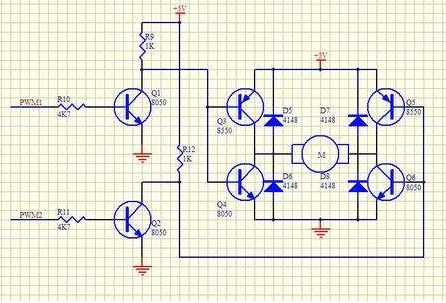

精密电阻器的选取是由负载电流、BJT的驱动电压决定的。用BJT驱动一个工作电流为100mA的马达BJT是一种电流控制器件,在驱动重负载时,会从前级电路中汲取较大的电流。如果前级的驱动能力很弱,无法提供足够大的电流,此时可以选用MOSFET来驱动,这种单极型半导体器件是电压控制器件,只要驱动电压幅度足够大,即可驱动大电流负载。
精密分流器
三极管开关电路选择一颗合适精密电阻器对整个电路来说非常重要,如果使用的精密电阻精度或者阻止没有达到预期的要求,可能对整个电路作用产生一定的影响,目前这些精密电阻器被广泛的使用在各个电路,这些电路的成功运用为整个电路的稳定性提供更多的保障。
此文关键词:精密电阻电阻器
