分流电阻Shunt在新能源电动车动力电池领域重要应用

来源：万利隆电子阅读量：2000发布时间：2019-10-14

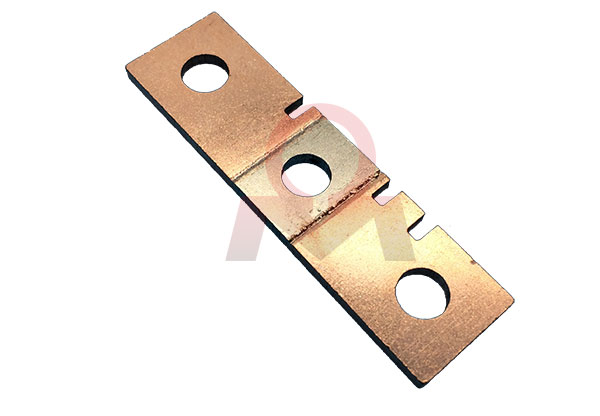

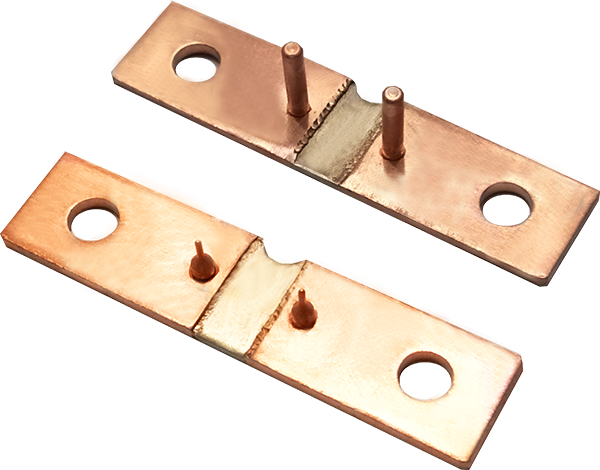

分流电阻 Shunt 的构成通常为两片 T2 紫铜的电极和一块合金电阻，通过真空电子束焊接方式进行连接成为一个整体。在新能源汽车产品中，分流电阻 Shunt是电池管理系统非常重要的电子元件。分流电阻 Shunt一般采用合金电阻材料进行生产制造，分流电阻Shunt调整阻值均为 μΩ 量级。在新能源汽车中分流器作为电流检测精度受合金电阻的材料、热稳定性、真空电子束焊接质量等等因素影响。

在新能源电动车动力电池领域，分流电阻Shunt应用电流检测主要通过两种方式，一种为霍尔电流传感器，主要代表车系为东亚系，电流检测的原理为霍尔原理，其优点为无功率损耗，绝缘耐压等级高，缺点为体积大，初始偏移大，噪音及信号干扰，线性度差，稳定性低、高温度系数，测量范围有限且成本高昂；

另一种为 SHUNT 精密电阻，主要代表车系为欧美系，其电流检测原理为欧姆定律，即 I=U/R，其优点为体积小，无初始偏移，低噪，线性度好，极好的长期稳定性，低温度系数，超宽测量范围，高分辨率，价格成本低，缺点为存在一定功率损耗。随着未来车辆向集成化与轻量化的设计方向发展，小体积的 SHUNT 在集成化的设计中将会扮演者越来越重要的角色，针对性探讨目前 SHUNT 的关键技术参数提升以及如何在应用上进行集成化开发

采用 Shunt 分流电阻，过电流产生温度上升，影响合金材料的电阻稳定性，但通过 NTC 进行软件修正，可以解决测量精度问题，而其最大的优势在于超高的性价比。对 Shunt 材料、工艺的深入研究，寻求提高电流检测精度问题是非常重要的一项工作，然后在此基础上不断扩展推广应用。如 Shunt 与高压继电器的集成化设计、 Shunt 与保险丝的集成等，这也是霍尔检测所不具备的优势所在。
