锰镍铜合金电阻采用四引线端子设计有什么好处

来源:万利隆电子 阅读量:2000发布时间:2019-10-30
锰镍铜合金电阻是采用锰镍铜合金材料生产的一种四引线电阻器,这种电阻最大的特点就是有四个引线端子。锰镍铜合金电阻在低阻值电阻中,锰镍铜合金电阻的端子的阻值和温度系数的影响往往是不能忽略的。锰镍铜合金电阻实际设计中应充分考虑这些因素,使用锰镍铜合金电阻可以附加的取样端子直接测量金属材料两端的电压,很多人都很好奇锰镍铜合金电阻采用四引线端子设计有什么好处呢?
锰镍铜合金电阻

锰镍铜合金电阻的四引线设计有非常多的用处,这主要是锰镍铜合金电阻用于大电流和低阻值应用。在生产锰镍铜合金电阻的时候,通常的做法使用锰镍铜合金带直接冲压成电阻器,但这不是最好的办法。尽管锰镍铜合金电阻的四引线电阻有利于改进温度特性和热电压,但总阻值有时高出实际阻值2到3倍,这会导致锰镍铜合金电阻难以接受的功率损耗和温升。此外锰镍铜合金电阻的电阻材料很难通过螺丝或焊接与铜连接,也会增加接触锰镍铜合金电阻以及造成更大的损耗。

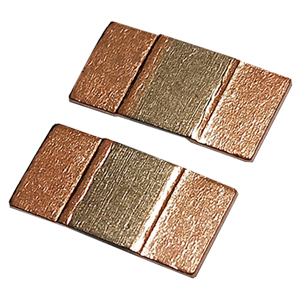

锰镍铜合金电阻

由于锰镍铜合金电阻采用的是电子束焊接的铜,铜与锰镍铜电阻实际上具有这样低的端子阻值,锰镍铜合金电阻通过合理的布线可以作为两端子电阻使用而接近四端子连接的性能。但是锰镍铜合金电阻在设计时一定要注意取样电压的信号连线,不能直接连接取样电阻的电流通道上,如果可能的话最好能够从取样电阻下面连接到电流端子并设计成微带线.

锰镍铜合金电阻

目前许多锰镍铜合金电阻都被用作电流采样电阻,这些锰镍铜合金电阻很大一部分作为shunt分流电阻器使用,而且锰镍铜合金电阻材料有非常好的低温漂和高精度的优势,对于这些电路上使用有很多优势,而采用四引线端子的锰镍铜合金电阻在这些电路中一般用作高精密电阻器使用。
