低电感薄膜电阻与金属箔电阻如何进行选择使用

来源:万利隆电子 阅读量:2000发布时间:2019-10-31
低电感薄膜电阻与金属箔电阻是最常用的电子元器件。低电感薄膜电阻与金属箔电阻的值随温度变化,并且低电感薄膜电阻与金属箔电阻有显著的电容和电感。一般大批量采购低电感薄膜电阻与金属箔电阻的时候价格相对低廉。但是,如果要将低电感薄膜电阻与金属箔电阻在各种环境和电气条件下都能保持其性能的高精度部件,那如何进行选择低电感薄膜电阻与金属箔电阻呢?

精密电阻

很多高端电子产品为了精确使用在各种环境下,通常选择电阻器的使用一般选择这几种电阻技术即:厚膜、薄膜、箔和线绕等等电阻器,在性能和成本之间进行了权衡。厚膜电阻采用丝网印刷工艺,在陶瓷基板上沉积氧化铼的钌、铱。电阻层大约有100微米厚,比薄膜大1000倍。虽然它被广泛用于生产廉价的表面贴装组件,厚膜技术也可以提供更高的性能设备(当然,成本更高),公差为0.5%。相比,薄膜电阻、厚膜技术可以处理更多的权力,承受更高的条件,并给出10 TΩ阻力值。

薄膜电阻是通过在绝缘衬底上沉积电阻材料制成的,这种真空沉积过程称为溅射。这就产生了一种均匀的金属薄膜,它在高频下比厚膜类型更稳定。抵抗了几个MΩ是可行的,与公差±0.05%,削减和TCR±5 ppm /°C,根据阻力。薄膜电阻也是低电感的。通过在导热氧化铝衬底上形成薄膜,并将其金属化并焊接到散热的铜片上,就有可能在小型封装中制造出低成本、高功率的薄膜电阻。

精密电阻

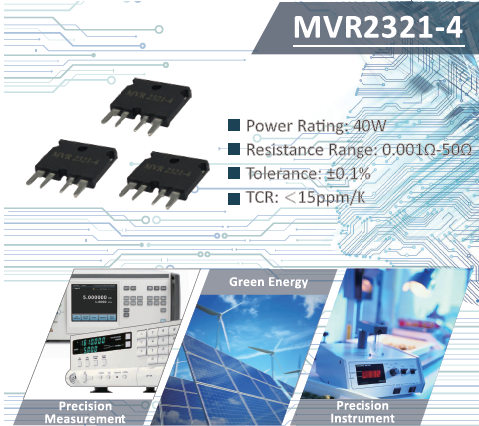

金属箔电阻提供最高的整体稳定性和精度。这些电阻元件使用由几微米厚的特殊合金制成的箔。将箔片粘在基板上,然后用照片蚀刻成包含一系列预先确定的修剪位置的图案。NMS2818、nms4527、MVR2321-4、MPR系列微电子是市场上流行的金属箔电阻。

线绕电阻是通孔应用的传统选择,它由绕在陶瓷芯上的电阻丝组成。钢丝由镍铬合金或锰铜合金制成;它们具有极低的热阻系数(TCR)和极好的长期稳定性。作为一家专业的电阻制造商,Microhm电子提供精密薄膜电阻,金属箔电阻,线绕电阻以及具有竞争力的价格分流电阻。
