精密分流器四引线设计对分流器低电感参数大幅改善

来源：万利隆电子阅读量：2000发布时间：2019-11-01

精密分流器四引线设计在一些电阻厂家分流器型号中可以见到，这种精密分流器设计一般用于大电流和低阻值产品应用上。精密分流器四引线设计通常的做法使用锰镍铜合金带直接冲压成分流器器，虽然这种生产方式并不是最好生产分流器的办法，但是精密分流器四引线设计有利于改进温度特性和热电压，精密分流器的总阻值有时高出实际阻值2到3倍，这会导致难以接受的功率损耗和温升。此外，精密分流器生产电阻材料很难通过螺丝或焊接与铜连接，也会增加接触精密分流器以及造成更大的损耗.

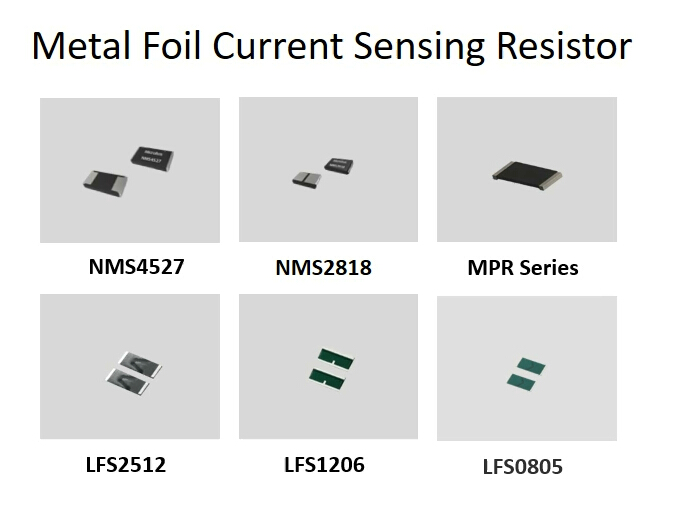

精密分流器低电感的问题在很多产品上都希望进行改善，很多精密分流器应用中需要测量和控制高频电流，精密分流器的四引线设计对寄生电感参数也得到了大幅改善。而采用表面贴装精密分流器的特殊的低电感平面设计和合金材料的抗磁特性与金属底板，以及四引线连接都有效降低了精密分流器的寄生电感.

精密分流器在应用电路板上的取样端子和电阻组成了一个环状结构，为了避免精密分流器间因电流产生的磁场和外围磁场而形成的感应电压，需要特别强调要使取样的信号线形成的区域越小越好，最理想的是精密分流器微带线设计，精密分流器与放大器连接的两条取样信号线要设计得尽量靠近或者最好在PCB的不同层面之间平行布线，最差的精密分流器设计是天线效应会远远超出电阻本身实际电感的影响.

目前精密分流器的低电感参数大幅改善在外观设计和电阻合金材料使用上也非常重要，对于精密分流器低电感参数大幅改善有利于精密分流器的产品应用和更多的市场空间，同时也为精密分流器的在更多高尖端产品上使用奠定基础。
