FL-2型分流器为电流表设计电压降为75mV或100mV

来源：万利隆电子阅读量：2000发布时间：2019-11-04

FL-2型分流器是一种电流表分流电阻器，FL-2型分流器在电流表使用的操作对很多电路来说已经非常熟悉。在过去FL-2型分流器广泛用于电流测量，电阻是用来“分流”大部分电流周围的测量仪器。FL-2型分流器这种技术可以测量比普通电流表更大的电流。低值电阻与负载串联，在电阻上产生一个小的电压降，可以用电压表测量，然后根据欧姆定律计算电流。

现代的FL-2型分流器电流表分流器要复杂一些。FL-2型分流器的分流电阻的值与电压表一起工作，在FL-2型分流器的最大额定电流时提供最大的挠度。在该电流下，FL-2型分流器设计的电压降通常为50、75或100 mV。我们可以通过一个典型的例子，一个FL-2型分流器测量电流100a, 100 mv电压降,将1 mΩ的价值。对于较大的电流，需要较低的电阻器值和较低的电压降。目前许多分流器公司生产的电流表分流电阻FL-2型广泛应用于电表。

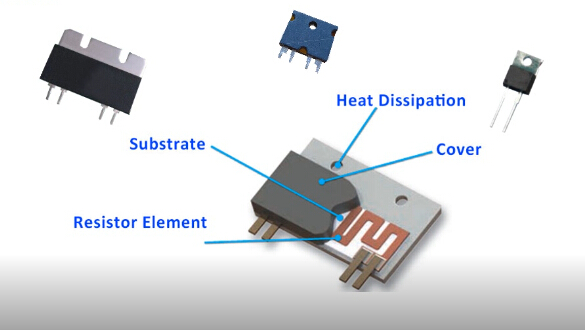

不过电流表设计对于如此低的电阻，必须预先精确地定义它，并且必须消除系统中可能导致错误的任何其他元素。减少潜在错误测量的一种方法是使用一个四端电阻器将负载连接与测量端分开。电流表设计也可以使用MVR2321-4是一种4端精密电阻器，用于仪表电流测量。

电流表设计所使用的FL-2型分流器许多用于制造电阻的材料易受温度变化的影响。当FL-2型分流器试图测量精度为0.1%时，FL-2型分流器生产的电阻材料必须具有低温电阻系数(TCR)。例如,锰铜合金可用于分流安培计电阻由于其细胞稳定的温度范围−40到60 +ºC。因此对于很多FL-2型分流器来说，才用高精密锰铜合金电阻材料非常重要，如果没有这些材料就无法为电流表设计提供精确精度。
